!!! Diese App wird gerade entwickelt. Entwicklungsstufe 0. Hat mit dem angekündigten Thema noch nichts zu tun!!!
Inhaltsverzeichnis
Programmbeschreibung
Das Applet verdeutlicht die Eigenschaften zweidimensionaler Gaußscher Zufallsgrößen XY, gekennzeichnet durch die Standardabweichungen (Streuungen) σX und σY ihrer beiden Komponenten sowie den Korrelationskoeffizienten ρXY zwischen diesen. Die Komponenten werden als mittelwertfrei vorausgesetzt: mX=mY=0.
Das Applet zeigt
- die zweidimensionale Wahrscheinlichkeitsdichtefunktion ⇒ 2D−WDF fXY(x,y) in dreidimensionaler Darstellung sowie in Form von Höhenlinien,
- die zugehörige Randwahrscheinlichkeitsdichtefunktion ⇒ 1D−WDF fX(x) der Zufallsgröße X als blaue Kurve; ebenso fY(y) für die zweite Zufallsgröße,
- die zweidimensionale Verteilungsfunktion ⇒ 2D−VTF FXY(x,y) als 3D-Plot,
- die Verteilungsfunktion ⇒ 1D−VTF FX(x) der Zufallsgröße X; ebenso FY(y) als rote Kurve.
Das Applet verwendet das Framework Plot.ly
Theoretischer Hintergrund
Verbundwahrscheinlichkeitsdichtefunktion ⇒ 2D–WDF
Wir betrachten zwei wertkontinuierliche Zufallsgrößen X und Y, zwischen denen statistische Abhängigkeiten bestehen können. Zur Beschreibung der Wechselbeziehungen zwischen diesen Größen ist es zweckmäßig, die beiden Komponenten zu einer zweidimensionalen Zufallsgröße XY=(X,Y) zusammenzufassen. Dann gilt:
Definition: Die Verbundwahrscheinlichkeitsdichtefunktion ist die Wahrscheinlichkeitsdichtefunktion (WDF, englisch: Probability Density Function, kurz: PDF) der zweidimensionalen Zufallsgröße XY an der Stelle (x,y):
- fXY(x,y)=lim
- Die Verbundwahrscheinlichkeitsdichtefunktion oder kurz \rm 2D\hspace{-0.1cm}-\hspace{-0.1cm}WDF ist eine Erweiterung der eindimensionalen WDF.
- ∩ kennzeichnet die logische UND-Verknüpfung.
- X und Y bezeichnen die beiden Zufallsgrößen, und x \in X sowie y \in Y geben Realisierungen hiervon an.
- Die für dieses Applet verwendete Nomenklatur unterscheidet sich also geringfügig gegenüber der Beschreibung im Theorieteil.
Anhand dieser 2D–WDF f_{XY}(x, y) werden auch statistische Abhängigkeiten innerhalb der zweidimensionalen Zufallsgröße XY vollständig erfasst im Gegensatz zu den beiden eindimensionalen Dichtefunktionen ⇒ Randwahrscheinlichkeitsdichtefunktionen:
- f_{X}(x) = \int _{-\infty}^{+\infty} f_{XY}(x,y) \,\,{\rm d}y ,
- f_{Y}(y) = \int_{-\infty}^{+\infty} f_{XY}(x,y) \,\,{\rm d}x .
Diese beiden Randdichtefunktionen f_X(x) und f_Y(y)
- liefern lediglich statistische Aussagen über die Einzelkomponenten X bzw. Y,
- nicht jedoch über die Bindungen zwischen diesen.
Als quantitatives Maß für die linearen statistischen Bindungen ⇒ Korrelation verwendet man
- die Kovarianz \mu_{XY}, die bei mittelwertfreien Komponenten gleich dem gemeinsamen linearen Moment erster Ordnung ist:
- \mu_{XY} = {\rm E}\big[X \cdot Y\big] = \int_{-\infty}^{+\infty} \int_{-\infty}^{+\infty} X \cdot Y \cdot f_{XY}(x,y) \,{\rm d}x \, {\rm d}y ,
- den Korrelationskoeffizienten nach Normierung auf die beiden Effektivwerte σ_X und σ_Y der beiden Komponenten:
- \rho_{XY}=\frac{\mu_{XY} }{\sigma_X \cdot \sigma_Y}.
\text{Eigenschaften des Korrelationskoeffizienten:}
- Aufgrund der Normierung gilt stets -1 \le ρ_{XY} ≤ +1.
- Sind die beiden Zufallsgrößen X und Y unkorreliert, so ist ρ_{XY} = 0.
- Bei strenger linearer Abhängigkeit zwischen X und Y ist ρ_{XY}= ±1 ⇒ vollständige Korrelation.
- Ein positiver Korrelationskoeffizient bedeutet, dass bei größerem X–Wert im statistischen Mittel auch Y größer ist als bei kleinerem X.
- Dagegen drückt ein negativer Korrelationskoeffizient aus, dass Y mit steigendem X im Mittel kleiner wird.
2D–WDF bei Gaußschen Zufallsgrößen
Für den Sonderfall Gaußscher Zufallsgrößen – der Name geht auf den Wissenschaftler Carl Friedrich Gauß zurück – können wir weiterhin vermerken:
- Die Verbund–WDF einer Gaußschen 2D-Zufallsgröße XY mit Mittelwerten m_X = 0 und m_Y = 0 sowie dem Korrelationskoeffizienten ρ = ρ_{XY} lautet:
- f_{XY}(x,y)=\frac{\rm 1}{\rm 2\it\pi \cdot \sigma_X \cdot \sigma_Y \cdot \sqrt{\rm 1-\rho^2}}\ \cdot\ \exp\Bigg[-\frac{\rm 1}{\rm 2 \cdot (1-\it\rho^{\rm 2} {\rm)}}\cdot(\frac {\it x^{\rm 2}}{\sigma_X^{\rm 2}}+\frac {\it y^{\rm 2}}{\sigma_Y^{\rm 2}}-\rm 2\it\rho\cdot\frac{x \cdot y}{\sigma_x \cdot \sigma_Y}\rm ) \rm \Bigg]\hspace{0.8cm}{\rm mit}\hspace{0.5cm}-1 \le \rho \le +1.
- Ersetzt man x durch (x - m_X) sowie y durch (y- m_Y), so ergibt sich die allgemeinere WDF einer zweidimensionalen Gaußschen Zufallsgröße mit Mittelwert.
- Die Randwahrscheinlichkeitsdichtefunktionen f_{X}(x) und f_{Y}(y) einer Gaußschen 2D-Zufallsgröße sind ebenfalls gaußförmig mit den Streuungen σ_X bzw. σ_Y.
- Bei unkorrelierten Komponenten X und Y muss in obiger Gleichung ρ = 0 eingesetzt werden, und man erhält dann das Ergebnis:
- f_{XY}(x,y)=\frac{1}{\sqrt{2\pi}\cdot\sigma_{X}} \cdot\rm e^{-\it {x^{\rm 2}}\hspace{-0.08cm}/{\rm (}{\rm 2\hspace{0.05cm}\it\sigma_{X}^{\rm 2}} {\rm )}} \cdot\frac{1}{\sqrt{2\pi}\cdot\sigma_{\it Y}}\cdot e^{-\it {y^{\rm 2}}\hspace{-0.08cm}/{\rm (}{\rm 2\hspace{0.05cm}\it\sigma_{Y}^{\rm 2}} {\rm )}} = \it f_{X} \rm ( \it x \rm ) \cdot \it f_{Y} \rm ( \it y \rm ) .
\text{Fazit:} Im Sonderfall einer 2D-Zufallsgröße mit Gaußscher WDF f_{XY}(x, y) folgt aus der Unkorreliertheit auch direkt die statistische Unabhängigkeit:
- f_{XY}(x,y)= f_{X}(x) \cdot f_{Y}(y) .
Bitte beachten Sie:
- Bei keiner anderen WDF kann aus der Unkorreliertheit auf die statistische Unabhängigkeit geschlossen werden.
- Man kann aber stets ⇒ für jede beliebige 2D–WDF f_{XY}(x, y) von der statistischen Unabhängigkeit auf die Unkorreliertheit schließen, weil:
- Sind zwei Zufallsgrößen X und Y völlig voneinander (statistisch) unabhängig, so gibt es zwischen ihnen natürlich auch keine linearen Abhängigkeiten
⇒ sie sind dann auch unkorreliert ⇒ ρ = 0.
Höhenlinien bei unkorrelierten Zufallsgrößen
Aus der Bedingungsgleichung f_{XY}(x, y) = {\rm const.} können die Höhenlinien der WDF berechnet werden.
Sind die Komponenten X und Y unkorreliert (ρ_{XY} = 0), so erhält man als Gleichung für die Höhenlinien:
- \frac{x^{\rm 2}}{\sigma_{X}^{\rm 2}}+\frac{y^{\rm 2}}{\sigma_{Y}^{\rm 2}} =\rm const.

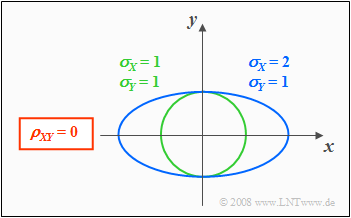

Die Höhenlinien beschreiben in diesem Fall folgende Figuren:
- Kreise (falls σ_X = σ_Y, grüne Kurve), oder
- Ellipsen (für σ_X ≠ σ_Y, blaue Kurve) in Ausrichtung der beiden Achsen.
Korrelationsgerade

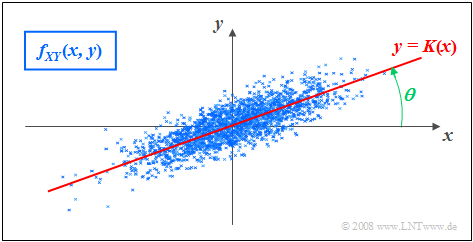

Als Korrelationsgerade bezeichnet man die Gerade y = K(x) in der (x, y)–Ebene durch den „Mittelpunkt” (m_X, m_Y). Diese besitzt folgende Eigenschaften:
- Die mittlere quadratische Abweichung von dieser Geraden – in y–Richtung betrachtet und über alle N Messpunkte gemittelt – ist minimal:
- \overline{\varepsilon_y^{\rm 2} }=\frac{\rm 1}{N} \cdot \sum_{\nu=\rm 1}^{N}\; \;\big [y_\nu - K(x_{\nu})\big ]^{\rm 2}={\rm Minimum}.
- Die Korrelationsgerade kann als eine Art „statistische Symmetrieachse“ interpretiert werden. Die Geradengleichung lautet im allgemeinen Fall:
- y=K(x)=\frac{\sigma_Y}{\sigma_X}\cdot\rho_{XY}\cdot(x - m_X)+m_Y.
- Der Winkel, den die Korrelationsgerade zur x–Achse einnimmt, beträgt:
- \theta={\rm arctan}(\frac{\sigma_{Y} }{\sigma_{X} }\cdot \rho_{XY}).
Höhenlinien bei korrelierten Zufallsgrößen
Bei korrelierten Komponenten (ρ_{XY} ≠ 0) sind die Höhenlinien der WDF (fast) immer elliptisch, also auch für den Sonderfall σ_X = σ_Y.
Ausnahme: ρ_{XY}=\pm 1 ⇒ Diracwand; siehe Aufgabe 4.4 im Buch „Stochastische Signaltheorie”, Teilaufgabe (5).
Hier lautet die Bestimmungsgleichung der WDF-Höhenlinien:
- f_{XY}(x, y) = {\rm const.} \hspace{0.5cm} \Rightarrow \hspace{0.5cm} \frac{x^{\rm 2} }{\sigma_{X}^{\rm 2}}+\frac{y^{\rm 2} }{\sigma_{Y}^{\rm 2} }-{\rm 2}\cdot\rho_{XY}\cdot\frac{x\cdot y}{\sigma_X\cdot \sigma_Y}={\rm const.}

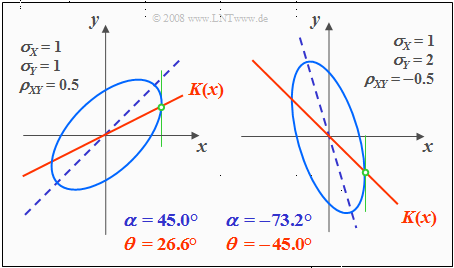

Die Grafik zeigt in hellerem Blau für zwei unterschiedliche Parametersätze je eine Höhenlinie.
- Die Ellipsenhauptachse ist dunkelblau gestrichelt.
- Die Korrelationsgerade K(x) ist durchgehend rot eingezeichnet.
Anhand dieser Darstellung sind folgende Aussagen möglich:
- Die Ellipsenform hängt außer vom Korrelationskoeffizienten ρ_{XY} auch vom Verhältnis der beiden Streuungen σ_X und σ_Y ab.
- Der Neigungswinkel α der Ellipsenhauptachse (gestrichelte Gerade) gegenüber der x–Achse hängt ebenfalls von σ_X, σ_Y und ρ_{XY} ab:
- \alpha = {1}/{2} \cdot {\rm arctan } \big ( 2 \cdot \rho_{XY} \cdot \frac {\sigma_X \cdot \sigma_Y}{\sigma_X^2 - \sigma_Y^2} \big ).
- Die (rote) Korrelationsgerade y = K(x) einer Gaußschen 2D–Zufallsgröße liegt stets unterhalb der (blau gestrichelten) Ellipsenhauptachse.
- K(x) kann aus dem Schnittpunkt der Höhenlinien und ihrer vertikalen Tangenten geometrisch konstruiert werden, wie in der Skizze in grüner Farbe angedeutet.
Zweidimensionale Verteilungsfunktion ⇒ 2D–VTF
\text{Definition:} Die 2D-Verteilungsfunktion ist ebenso wie die 2D-WDF lediglich eine sinnvolle Erweiterung der eindimensionalen Verteilungsfunktion (VTF):
- F_{XY}(x,y) = {\rm Pr}\big [(X \le x) \cap (Y \le y) \big ] .
Es ergeben sich folgende Gemeinsamkeiten und Unterschiede zwischen der „1D-VTF” und der„ 2D-VTF”:
- Der Funktionalzusammenhang zwischen „2D–WDF” und „2D–VTF” ist wie im eindimensionalen Fall durch die Integration gegeben, aber nun in zwei Dimensionen. Bei kontinuierlichen Zufallsgrößen gilt:
- F_{XY}(x,y)=\int_{-\infty}^{y} \int_{-\infty}^{x} f_{XY}(\xi,\eta) \,\,{\rm d}\xi \,\, {\rm d}\eta .
- Umgekehrt lässt sich die Wahrscheinlichkeitsdichtefunktion aus der Verteilungsfunktion durch partielle Differentiation nach x und y angeben:
- f_{XY}(x,y)=\frac{{\rm d}^{\rm 2} F_{XY}(\xi,\eta)}{{\rm d} \xi \,\, {\rm d} \eta}\Bigg|_{\left.{x=\xi \atop {y=\eta}}\right.}.
- Bezüglich der Verteilungsfunktion F_{XY}(x, y) gelten folgende Grenzwerte:
- F_{XY}(-\infty,\ -\infty) = 0,\hspace{0.5cm}F_{XY}(x,\ +\infty)=F_{X}(x ),\hspace{0.5cm} F_{XY}(+\infty,\ y)=F_{Y}(y ) ,\hspace{0.5cm}F_{XY}(+\infty,\ +\infty) = 1.
- Im Grenzfall (unendlich große x und y) ergibt sich demnach für die „2D-VTF” der Wert 1. Daraus erhält man die Normierungsbedingung für die 2D-Wahrscheinlichkeitsdichtefunktion:
- \int_{-\infty}^{+\infty} \int_{-\infty}^{+\infty} f_{XY}(x,y) \,\,{\rm d}x \,\,{\rm d}y=1 .
\text{Fazit:} Beachten Sie den signifikanten Unterschied zwischen eindimensionalen und zweidimensionalen Zufallsgrößen:
- Bei eindimensionalen Zufallsgrößen ergibt die Fläche unter der WDF stets den Wert 1.
- Bei zweidimensionalen Zufallsgrößen ist das WDF-Volumen immer gleich 1.
Versuchsdurchführung
- Wählen Sie zunächst die Nummer (1, ...) der zu bearbeitenden Aufgabe.
- Eine Aufgabenbeschreibung wird angezeigt. Die Parameterwerte sind angepasst.
- Lösung nach Drücken von „Musterlösung”.
- Bei der Aufgabenbeschreibung verwenden wir \rho anstelle von \rho_{XY}.
- Für die „1D-WDF” gilt: f_{X}(x) = \sqrt{1/(2\pi \cdot \sigma_X^2)} \cdot {\rm e}^{-x^2/(2 \hspace{0.05cm}\cdot \hspace{0.05cm} \sigma_X^2)}.
Die Nummer 0 entspricht einem „Reset”:
- Gleiche Einstellung wie beim Programmstart.
- Ausgabe eines „Reset–Textes” mit weiteren Erläuterungen zum Applet.
(1) Neue Einstellung: \text{DFT von Signal (a): Gleichsignal}. Interpretieren Sie das Ergebnis im Frequenzbereich. Wie lautet das Analogon der herkömmlichen FT?
- Im Zeitbereich sind alle d(\nu) =1. Dann sind alle D(\mu) =0 mit Ausnahme von {\rm Re}\big [D(0)] =1.
- Dies entspricht bei der herkömmlichen (zeitkontinuierlichen) Fouriertransformation: x(t) = A\hspace{0.15cm}\circ\!\!\!-\!\!\!-\!\!\!-\!\!\bullet\hspace{0.15cm}X(f) = A \cdot \delta(f=0) mit A=1.
(2) Gehen Sie vom erhaltenen D(\mu)–Feld aus und verschieben Sie alle Koeffizienten um eine Stelle nach unten. Welche Zeitfunktion liefert die \rm IDFT?
- Nun sind alle D(\mu) =0 mit Ausnahme von {\rm Re}\big [D(1)] =1. Das Zeitbereichsergebnis ist eine komplexe Exonentialfunktion.
- Der Realteil des d(\nu)–Feldes zeigt einen Cosinus und der Imaginärteil eine Sinusfunktion. Bei beiden Funktionen erkennt man jeweils eine Periode.
(3) Ergänzen Sie das aktuelle D(\mu)–Feld um den Koeffizienten {\rm Im}\big [D(1)] =1. Welche Unterschiede erkennt man gegenüber (2) im Zeitbereich?
- Zum einen erkennt man nun bei Realteil und Imaginärteil eine Phasenverschiebung um zwei Stützwerte. Dies entspricht der Phase \varphi = 45^\circ.
- Zudem wurden die Amplituden von Real– und Imaginärteil jeweils um den Faktor \sqrt{2} vergrößert.
(4) Setzen Sie das D(\mu)–Feld auf Null mit Ausnahme von {\rm Re}\big [D(1)] =1. Durch welchen zusätzlichen D(\mu)–Koeffizienten erhält man ein reelles d(\nu)–Feld?
- Durch Probieren oder Nachdenken erkennt man, dass auch {\rm Re}\big [D(15)] =1 gesetzt werden muss. Dann beschreibt das d(\nu)–Feld einen Cosinus.
- Für die herkömmliche (zeitkontinuierliche) Fouriertransformation: x(t) = 2 \cdot \cos(2\pi \cdot f_0 \cdot t)\hspace{0.15cm}\circ\!\!\!-\!\!\!-\!\!\!-\!\!\bullet\hspace{0.15cm}X(f) = \delta(f -f_0)+\delta(f +f_0).
- Das Feld D(1) steht für die Frequenz f_0 und aufgrund der Periodizät mit N=16 wird die Frequenz -f_0 durch D(15) = D(-1) ausgedrückt.
(5) Mit welchem D(\mu)–Feld erhält man nach der \rm IDFT im d(\nu)–Feld eine reelle Cosinusfunktion mit der Amplitude A=1?
- Die Diskrete Fouriertransformation ist ebenso wie die herkömmliche Fouriertransformation linear ⇒ D(1) = D(15)=0.5.
(6) Neue Einstellung: \text{DFT von Signal (e): Cosinussignal} und anschließende Signalverschiebungen. Was bewirken diese Verschiebungen im Frequenzbereich?
- Eine Verschiebung im Zeitbereich verändert das Cosinussignal zu einer „Harmonischen Schwingung” mit beliebiger Phase.
- Das D(\mu)–Feld ist weiterhin Null bis auf D(1) und D(15). Die Beträge |D(1)| und |D(15)| bleiben ebenfalls gleich.
- Die alleinige Veränderung betrifft die Phase, also die unterschiedliche Aufteilung der Beträge auf Real– und Imaginärteil.
(7) Neue Einstellung: \text{DFT von Signal (f): Sinussignal}. Interpretieren Sie das Ergebnis im Frequenzbereich. Wie lautet das Analogon der herkömmlichen FT?
- Für \sigma_X=\sigma_Y ist \theta={\rm arctan}\ (\rho). Die Steigung nimmt mit wachsendem \rho > 0 zu. In allen Fällen gilt \theta < \alpha = 45^\circ. Für \rho = 0.7 ergibt sich \theta = 35^\circ.
(8) Variieren Sie ausgehend von \sigma_X=\sigma_Y=0.75, \ \rho = 0.7 die Parameter \sigma_Y und \rho \ (>0). Welche Aussagen gelten für die Winkel \alpha und \theta?
- Für \sigma_Y<\sigma_X ist \alpha < 45^\circ und für \sigma_Y>\sigma_X dagegen \alpha > 45^\circ.
- Bei allen Einstellungen gilt: Die Korrelationsgerade liegt unter der Ellipsen–Hauptachse.
(9) Gehen Sie von \sigma_X= 1, \ \sigma_Y=0.75, \ \rho = 0.7 aus und variieren Sie \rho. Wie könnte man die Korrelationsgerade aus den Höhenlinien konstruieren?
- Die Korrelationsgerade schneidet alle Höhenlinien an den Punkten, an denen die Tangente zu der Höhenlinie senkrecht verläuft.
(10) Nun gelte \sigma_X= \sigma_Y=1, \ \rho = 0.95. Interpretieren Sie die \rm 2D\hspace{-0.1cm}-\hspace{-0.1cm}WDF. Welche Aussagen würden für den Grenzfall \rho \to 1 zutreffen?
- Die \rm 2D\hspace{-0.1cm}-\hspace{-0.1cm}WDF hat nur Anteile in der Nähe der Ellipsen–Hauptachse. Die Korrelationsgerade liegt nur knapp darunter: \alpha = 45^\circ, \ \theta = 43.5^\circ.
- Im Grenzfall \rho \to 1 wäre \theta = \alpha = 45^\circ. Außerhalb der Korrelationsgeraden hätte die \rm 2D\hspace{-0.1cm}-\hspace{-0.1cm}WDF keine Anteile. Das heißt:
- Längs der Korrelationsgeraden ergäbe sich eine Diracwand ⇒ Alle Werte sind unendlich groß, trotzdem um den Mittelwert gaußisch gewichtet.

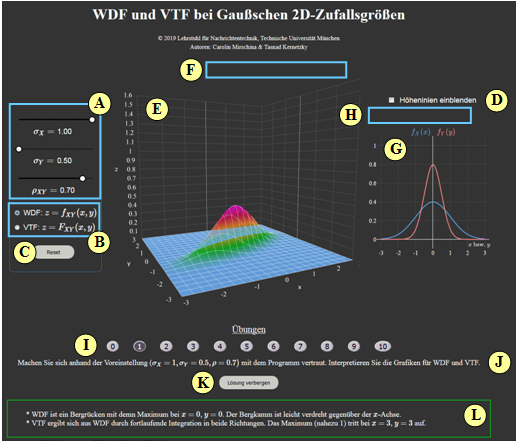

Zur Handhabung des Applets
(A) Parametereingabe per Slider: \sigma_X, \sigma_Y und \rho
(B) Auswahl: Darstellung von WDF oder VTF
(C) Reset: Einstellung wie beim Programmstart
(D) Höhenlinien darstellen anstelle von „1D-WDF”
(E) Darstellungsbereich für „2D-WDF”
(F) Manipulation der 3D-Grafik (Zoom, Drehen, ...)
(G) Darstellungsbereich für „1D-WDF” bzw. „Höhenlinien”
(H) Manipulation der 2D-Grafik („1D-WDF”)
( I ) Bereich für die Versuchsdurchführung: Aufgabenauswahl
(J) Bereich für die Versuchsdurchführung: Aufgabenstellung
(K) Bereich für die Versuchsdurchführung: Musterlösung einblenden
( L) Bereich für die Versuchsdurchführung: Musterlösung
Werte–Ausgabe über Maussteuerung (sowohl bei 2D als auch bei 3D)
Über die Autoren
Dieses interaktive Berechnungstool wurde am Lehrstuhl für Nachrichtentechnik der Technischen Universität München konzipiert und realisiert.
- Die erste Version wurde 2003 von Ji Li im Rahmen ihrer Diplomarbeit mit „FlashMX–Actionscript” erstellt (Betreuer: Günter Söder).
- 2019 wurde das Programm von Carolin Mirschina im Rahmen einer Werkstudententätigkeit auf „HTML5” umgesetzt und neu gestaltet (Betreuer: Tasnád Kernetzky).
Die Umsetzung dieses Applets auf HTML 5 wurde durch Studienzuschüsse der Fakultät EI der TU München finanziell unterstützt. Wir bedanken uns.
