Aufgabe 4.10: Turbocoder für UMTS und LTE

• Zurück zum Buch

Turbocoder für UMTS und LTE

Die Mobilfunkstandards  UMTS  und  LTE  verwenden jeweils einen Turbocode, der weitgehend identisch ist mit dem im Kapitel  Grundlegendes zu den Turbocodes  beschriebenen Coder.

• Der  $1/n$–Faltungscode ist systematisch, das heißt, dass die Codesequenz  $\underline{x}$  die Informationssequenz  $\underline{u}$  als Komponente beinhaltet.
• Die Paritysequenzen  $\underline{p}_1$  und  $\underline{p}_2$  basieren auf der gleichen Übertragungsfunktion:

$$G_1(D) = G_2(D) = G(D).$$

• $\underline{p}_1$  und  $\underline{p}_2$  verwenden allerdings unterschiedliche Eingangssequenzen  $\underline{u}$  bzw.  $\underline{u}_{\pi}$. Hierbei kennzeichnet  ${\rm \Pi}$  den Interleaver, bei UMTS und LTE meist ein  $S$–Random–Interleaver.

Gegebene Filterstruktur

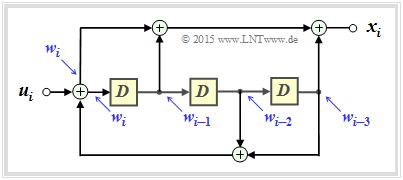

Der wesentliche Unterschied gegenüber der Beschreibung im Theorieteil ergibt sich durch eine andere Übertragungsfunktion  $G(D)$, die durch die links gezeichnete rekursive Filterstruktur gegeben ist.

Hinweise:

• Die Aufgabe gehört zum Kapitel  Grundlegendes zu den Turbocodes.
• Erwartet werden Kenntnisse über
  • die  algebraische und polynomische Beschreibung von Faltungscodes,
  • die  Coderbeschreibung mit Zustands– und Trellisdiagramm.
• Weitere Hinweise zur Vorgehensweise finden Sie in der  Aufgabe 4.8 und der  Aufgabe 4.9.
• Die Informationssequenz  $\underline{u}$  wird zur einfacheren Beschreibung in den Teilaufgaben teilweise durch deren  $D$–Transformierte angegeben. Beispielsweise gilt:

$$\underline{u}= (\hspace{0.05cm}0\hspace{0.05cm},\hspace{0.05cm} 1\hspace{0.05cm},\hspace{0.05cm} 1\hspace{0.05cm},\hspace{0.05cm} 0\hspace{0.05cm},\hspace{0.05cm} 0\hspace{0.05cm},\hspace{0.05cm}0\hspace{0.05cm},\hspace{0.05cm} 0\hspace{0.05cm},\hspace{0.05cm} 0\hspace{0.05cm},\hspace{0.05cm} 0\hspace{0.05cm},\hspace{0.05cm} 0\hspace{0.05cm}\hspace{0.05cm} \text{...}\hspace{0.05cm}) \quad \circ\!\!-\!\!\!-^{\hspace{-0.25cm}D}\!\!\!-\!\!\bullet\quad U(D) = D+ D^2\hspace{0.05cm},$$

$$\underline{u}= (\hspace{0.05cm}0\hspace{0.05cm},\hspace{0.05cm} 1\hspace{0.05cm},\hspace{0.05cm} 0\hspace{0.05cm},\hspace{0.05cm} 0\hspace{0.05cm},\hspace{0.05cm} 0\hspace{0.05cm},\hspace{0.05cm}0\hspace{0.05cm},\hspace{0.05cm} 0\hspace{0.05cm},\hspace{0.05cm} 1\hspace{0.05cm},\hspace{0.05cm} 0\hspace{0.05cm},\hspace{0.05cm} 0\hspace{0.05cm}\hspace{0.05cm} \text{...}\hspace{0.05cm}) \quad \circ\!\!-\!\!\!-^{\hspace{-0.25cm}D}\!\!\!-\!\!\bullet\quad U(D) = D+ D^8\hspace{0.05cm}.$$

Fragebogen

1

Wie lauten die Kenngrößen des betrachteten Turbocodes (Gedächtnis  $m$,  Einflusslänge  $\nu$,  Rate $R$)?

$m \hspace{0.2cm} = \ $

$\nu \hspace{0.3cm} = \ $

$R \hspace{0.2cm} = \ $

2

Wie lauten die (identischen) Übertragungsfunktionen  $G_1(D) = G_2(D) = G(D)$?

	Es gilt:  $G(D) = (1 + D + D^3)/(1 + D^2 + D^3)$.
	Es gilt:  $G(D) = (1 + D^2 + D^3)/(1 + D + D^3)$.

3

Wie lautet die Impulsantwort  $\underline{g}$ ?

	Es gilt:  $\underline{g} = (1, \, 1, \, 1, \, 0, \, 1, \, 1, \, 0, \, 1, \, 1, \, 0, \, 1, \, 1, \, 0, \, 1, \, 1, \hspace{0.05cm} \text{...}\hspace{0.05cm})$
	Es gilt:  $\underline{g} = (1, \, 1, \, 1, \, 1, \, 0, \, 0, \, 1, \, 0, \, 1, \, 1, \, 1, \, 0, \, 0, \, 1, \, 0, \hspace{0.05cm} \text{...}\hspace{0.05cm})$.
	$\underline{g}$  setzt sich bis ins Unendliche fort.

4

Gibt es periodische Anteile innerhalb der Impulsantwort  $\underline{g}$ ?

	Ja, mit der Periodendauer  $P = 7$.
	Ja, mit der Periodendauer  $P = 8$.
	Nein.

5

Es sei nun  $U(D) = D + D^2$. Welche Aussagen stimmen?

	Die Ausgangsfolge  $\underline{p}$  beinhaltet einen periodischen Anteil.
	Die Periode  $P$  ist gegenüber  $\underline{g}$  unverändert.
	Das Hamming–Gewicht der Eingangssequenz ist  $w_{\rm H}(\underline{u}) = 2$.
	Das Hamming–Gewicht der Ausgangsseqenz ist  $w_{\rm H}(\underline{p}) = 6$.

6

Welche Aussagen treffen für  $U(D) = D + D^8$  zu?

	Die Ausgangsfolge  $\underline{p}$  beinhaltet einen periodischen Anteil.
	Die Periode  $P$  ist gegenüber  $\underline{g}$  unverändert.
	Das Hamming–Gewicht der Eingangssequenz ist  $w_{\rm H}(\underline{u}) = 2$.
	Das Hamming–Gewicht der Ausgangssequenz  ist $w_{\rm H}(\underline{p}) = 6$.

Musterlösung

Musterlösung

Polynomdivision zur Teilaufgabe (3): $G(D) = (1 + D + D^3) \ / \ (1 + D^2 + D^3)$

(1)  Die Codeparameter sind $k = 1$ und $n = 3$   ⇒   Coderate $\underline{R = 1/3}$.

• Das Gedächtnis (englisch: Memory) ist $\underline{m = 3}$.
• Die Einflusslängen ergeben sich zu $\nu = 1, \ \nu_2 = 4$ und $\nu_3 = 4$  ⇒  Gesamteinflusslänge $\underline{\nu = 9}$.

(2)  Wie der Vergleich des rekursiven Filters auf der Angabenseite mit der Filterstruktur im Theorieteil für gebrochen–rationales $G(D)$ zeigt, ist der Lösungsvorschlag 1 richtig.

(3)  Richtig sind die Lösungsvorschläge 2 und 3:

Die obere Grafik verdeutlicht die Polynomdivision $(1 + D + D^3) \ / \ (1 + D^2 + D^3)$. Zur Erläuterung:

• Abgebrochen ist die Darstellung mit dem Rest $D^8 + D^9 = D^7 \cdot (D + D^2)$.
• Damit gilt auch:

$$(D^8 + D^9) \hspace{0.05cm} /\hspace{0.05cm} (1+ D^2+ D^3 ) \hspace{-0.15cm} \ = \ \hspace{-0.15cm} D^7 \cdot (D+ D^2+ D^3 + D^6) + {\rm Rest_2}$$

• Nach Zusammenfassen:

$$G(D) = 1 + D + D^2 + D^3 + D^6 + D^8+ D^9+ D^{10} + D^{13} + \hspace{0.05cm}\text{ ... }\hspace{0.05cm} \hspace{0.05cm}.$$

• Die $D$–Rücktransformierte ergibt den Lösungsvorschlag 2:

$$\underline{g}= (\hspace{0.05cm}1\hspace{0.05cm}, \hspace{0.05cm} 1\hspace{0.05cm}, \hspace{0.05cm} 1\hspace{0.05cm}, \hspace{0.05cm} 1\hspace{0.05cm}, \hspace{0.05cm} 0\hspace{0.05cm}, \hspace{0.05cm} 0\hspace{0.05cm}, \hspace{0.05cm} 1\hspace{0.05cm}, \hspace{0.05cm} 0\hspace{0.05cm}, \hspace{0.05cm} 1\hspace{0.05cm}, \hspace{0.05cm} 1\hspace{0.05cm}, \hspace{0.05cm} 1\hspace{0.05cm}, \hspace{0.05cm} 0\hspace{0.05cm}, \hspace{0.05cm} 0\hspace{0.05cm}, \hspace{0.05cm} 1\hspace{0.05cm}, \hspace{0.05cm} 0\hspace{0.05cm},\hspace{0.05cm}\text{ ... }\hspace{0.05cm})\hspace{0.05cm}.$$

• Die Impulsantwort setzt sich bis ins Unendliche fort   ⇒   Lösungsvorschlag 3 ist ebenfalls richtig.

Zustandsübergangsdiagramm und Impulsantwort

(4)  Die Impulsantwort kann wie folgt ausgedrückt werden:

$$\underline{g}= \Big (\hspace{0.03cm}1\hspace{0.03cm}, \big [ \hspace{0.03cm} 1\hspace{0.03cm}, \hspace{0.03cm} 1\hspace{0.03cm}, \hspace{0.03cm} 1\hspace{0.03cm}, \hspace{0.03cm} 0\hspace{0.03cm}, \hspace{0.03cm} 0\hspace{0.03cm}, \hspace{0.03cm} 1\hspace{0.03cm}, \hspace{0.03cm} 0\hspace{0.03cm} \big ]_{\rm per} \Big ) \hspace{0.15cm}\Rightarrow \hspace{0.15cm} \underline{P = 7} \hspace{0.05cm}.$$

Im Zustandsübergangsdiagramm (rechts) ist die Impulsantwort $\underline{g}$ gelb hinterlegt. Die Impulsantwort ergibt sich als die Paritysequenz  $\underline{p}$  für die Informationssequenz  $\underline{u} = (1, \, 0, \, 0, \, 0, \, 0, \, \text{ ... })$.

• Die Übergänge im Diagramm sind mit „$u_i\hspace{0.05cm}|\hspace{0.05cm}\underline{x}_i$” beschriftet, was gleichbedeutend ist mit „$u_i\hspace{0.05cm}|\hspace{0.05cm}u_i \hspace{0.05cm}p_i$”.
• Die Paritysequenz  $\underline{p} \ (=$ Impulsantwort  $\underline{g})$  ergibt sich somit aus dem jeweiligen zweiten Coderausgangssymbol.
• $\underline{g}$ wird durch folgende Zustände repräsentiert:

$$S_0 → [S_1 → S_2 → S_5 → S_3 → S_7 → S_6 → S_4 ] → [S_1 → \ ... \ → S_4] → \ \text{ ... }$$

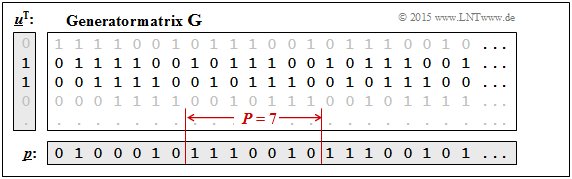

(5)  Die folgende Grafik zeigt die Lösung anhand der Generatormatrix $\mathbf{G}$. Es gilt $\underline{u} = (0, \, 1, \, 1, \, 0, \, 0, \, \text{ ... } )$.

$\underline{p} = (0, \, 1, \, 1, \, \text{ ... } ) \cdot \mathbf{G}$

Man erkennt, dass die Lösungsvorschläge 1, 2 und 3 richtig sind:

• Die vorliegende Paritysequenz $\underline{p}$ hat die gleiche Periode $P = 7$ wie die Impulsantwort $\underline{g}$.
• Das Hamming–Gewicht der (begrenzten) Eingangsfolge ist tatsächlich $w_{\rm H}(\underline{u}) = 2$.
• Der Vorschlag 4 ist falsch. Vielmehr gilt hier für die semi–infinite Ausgangssequenz: $w_{\rm H}(\underline{p}) → \infty$.

Im Übergangsdiagramm werden zunächst die Zustände $S_0 → S_0 → S_1 → S_3 → S_7 → S_6 → S_4 → S_1$ durchlaufen. Danach folgt (unendlich oft) der periodische Anteil $S_1 → S_2 → S_5 → S_3 → S_7 → S_6 → S_4 → S_1$.

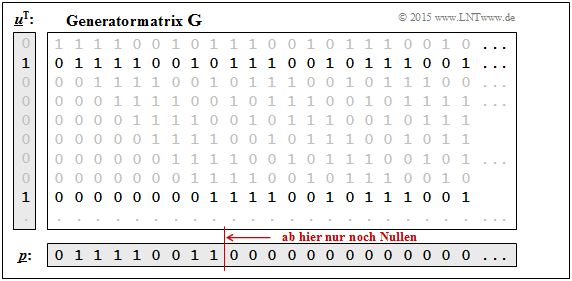

(6)  Die letzte Grafik zeigt die Lösung für $U(D) = D + D^8 \Rightarrow \underline{u} = (0, \, 1, \, 0, \, 0, \, 0, \, 0, \, 0, \, 0, \, 1, \, 0, \, 0, \, \text{ ... })$.

$\underline{p} = (0, \, 1, \, 0, \, 0, \, 0, \, 0, \, 0, \, 0, \, 1, \, 0, \, 0, \, \text{ ... }) \cdot \mathbf{G}$

Richtig sind die Lösungsvorschläge 3 und 4:

• Die Eingangssequenz $\underline{u}$ beinhaltet zwei Einsen und die Ausgangssequenz $\underline{p}$ sechs Einsen.
• Ab der Position 10 ist nun die Ausgangssequenz $\underline{p} \equiv\underline{0}$
  ⇒   die Vorschläge 1 und 2 treffen also nicht zu.

Weitergehende Hinweise:

• Für einen Turbocode sind insbesondere solche Eingangsfolgen $\underline{u}$, deren $D$–Transformierte als $U(D) = f(D) \cdot [1 + D^{P}]$ darstellbar sind, äußerst ungünstig.
• Sie bewirken den Error Floor, wie er auf der Seite Leistungsfähigkeit der Turbocodes im Theorieteil zu erkennen ist.
• $P$  gibt dabei die Periode der Impulsantwort  $\underline{g}$ an.
• In unserem Beispiel gilt  $f(D) = D$  und  $P = 7$.
