Aufgabe 2.13: Decodierung beim RSC (7, 3, 5) zur Basis 8

Aus LNTwww
Wechseln zu:Navigation, Suche

ELP–Belegungsschemata für  $r = 1, \ r = 2, \ r = 3$

In der  "Aufgabe 2.12"  haben wir den so genannten Petersen–Algorithmus zur Fehlerkorrektur bzw. zur Decodierung des Reed–Solomon–Codes  $(7, \, 4, \, 4)_8$  angewendet,  der aufgrund der Minimaldistanz  $d_{\rm min} = 4$  allerdings nur einen Symbolfehler korrigieren kann  $(t = 1)$.

In dieser Aufgabe betrachten wir nun den   ${\rm RSC} \, (7, \, 3, \, 5)_8 \ \Rightarrow \ d_{\rm min} = 5 \ \Rightarrow \ t = 2$,  dessen Prüfmatrix wie folgt lautet:

$${ \boldsymbol{\rm H}} = \begin{pmatrix} 1 & \alpha^1 & \alpha^2 & \alpha^3 & \alpha^4 & \alpha^5 & \alpha^6\\ 1 & \alpha^2 & \alpha^4 & \alpha^6 & \alpha^1 & \alpha^{3} & \alpha^{5}\\ 1 & \alpha^3 & \alpha^6 & \alpha^2 & \alpha^{5} & \alpha^{1} & \alpha^{4}\\ 1 & \alpha^4 & \alpha^1 & \alpha^{5} & \alpha^{2} & \alpha^{6} & \alpha^{3} \end{pmatrix} .$$

Für das betrachtete Empfangswort   $\underline{y} = (\alpha^2, \, \alpha^3, \, \alpha, \, \alpha^5, \, \alpha^4, \, \alpha^2, \, 1)$   ergibt sich hier das Syndrom

$$\underline{s} = \underline{y} \cdot \mathbf{H}^{\rm T} = (0, \, 1, \, \alpha^5, \, \alpha^2).$$

Die weitere Vorgehensweise bei der Decodierung geschieht entsprechend den folgenden Theorieseiten:



Hinweise:

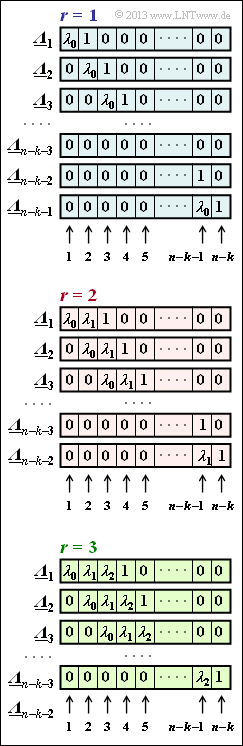

  • In obiger Grafik sehen Sie die Belegungen der  "ELP–Koeffizienten"  ${\it \underline{\Lambda}}_l$  unter der Annahme,  dass es im Empfangswort  $r = 1, \ r = 2$  bzw.  $r = 3$  Symbolfehler gibt.



Fragebogen

1

Welche Belegungsschemata könnten für diese Aufgabe relevant sein?

Das blau hinterlegt Schema  $(r = 1)$.
Das rot hinterlegte Schema  $(r = 2)$.
Das grün hinterlegte Schema  $(r = 3)$.

2

Kann das Syndrom  $\underline{s} = (0, \, 1, \, \alpha^5, \, \alpha^2)$  durch einen Symbolfehler entstanden sein?

JA.
NEIN.

3

Kann das Syndrom  $\underline{s} = (0, \, 1, \, \alpha^5, \, \alpha^2)$  durch zwei Symbolfehler entstanden sein?

JA.
NEIN.

4

Welche Symbole des Codewortes wurden also verfälscht?

Symbol 0,
Symbol 1,
Symbol 2,
Symbol 3,
Symbol 4,
Symbol 5,
Symbol 6.

5

Wie lautet der Fehlervektor  $\underline{e}$?   Geben Sie auch das Decodierergebnis   $\underline{z} = \underline{y} + \underline{e}$   an.

$\underline{e} = (1, \, 0, \, 0, \, 0, \, 0, \, 0, \, \alpha^6)$,
$\underline{e} = (\alpha^6, \, 0, \, 0, \, 0, \, 0, \, 0, \, 1)$,
$\underline{e} = (0, \, 0, \, 1, \, \alpha^6, \, 0, \, 0, \, 0)$,
$\underline{e} = (0, \, 0, \, \alpha^6, \, 1, \, 0, \, 0, \, 0)$.


Musterlösung

(1)  Richtig sind die  Lösungsvorschläge 1 und 2:

  • Der ${\rm RSC} \, (7, \, 3, \, 5)_8$  kann bis zu  $t = 2$  Symbolfehler korrigieren.
  • Die tatsächliche Symbolfehleranzahl  $r$  darf nicht größer sein.


Umrechnungstabellen für  $\rm GF(2^3)$

(2)  Unter der Annahme  $r = 1$  lauten die  $n-k-1$  Bestimmungsgleichungen  $\lambda_0$  gemäß  ${\it \underline{\Lambda}}_l \cdot \underline{s}^{\rm T} = 0$:

$$\lambda_0 \cdot 0 \hspace{-0.15cm} \ + \ \hspace{-0.15cm} 1 = 0 \hspace{0.75cm} \Rightarrow \hspace{0.3cm} \lambda_0 \hspace{0.15cm} {\rm unbestimmt} \hspace{0.05cm},$$
$$\lambda_0 \cdot 1 \hspace{-0.15cm} \ + \ \hspace{-0.15cm} \alpha^5 = 0 \hspace{0.55cm} \Rightarrow \hspace{0.3cm} \lambda_0 = \alpha^5 \hspace{0.05cm},$$
$$\lambda_0 \cdot \alpha^5 \hspace{-0.15cm} \ + \ \hspace{-0.15cm} \alpha^2 = 0 \hspace{0.3cm} \Rightarrow \hspace{0.3cm} \lambda_0 = \alpha^{-3} = \alpha^4 \hspace{0.05cm}.$$
  • Die Annahme  $r = 1$  wäre nur dann gerechtfertigt,  wenn sich aus allen diesen drei Gleichungen der gleiche $\lambda_0$–Wert ergäbe.
  • Dies ist hier nicht der Fall   ⇒   Antwort NEIN.


(3)  Geht man von der Belegrung für  $r = 2$  aus,  so erhält man zwei Bestimmungsgleichungen für  $\lambda_0$  und  $\lambda_1$:

$$\lambda_0 \cdot 0 \hspace{-0.15cm} \ + \ \hspace{-0.15cm} \lambda_1 \cdot 1 +\alpha^5 = 0 \hspace{0.38cm} \Rightarrow \hspace{0.3cm} \lambda_1 = \alpha^5 \hspace{0.05cm},$$
$$\lambda_0 \cdot 1 \hspace{-0.15cm} \ + \ \hspace{-0.15cm} \lambda_1 \cdot \alpha^5 +\alpha^2 = 0 \hspace{0.15cm} \Rightarrow \hspace{0.3cm} \lambda_0 = \alpha^{5+5} +\alpha^2 = \alpha^{3} +\alpha^2 =\alpha^{5} \hspace{0.05cm}.$$
  • Das Gleichungssystem lässt sich unter der Annahme  $r = 2$  lösen   ⇒   Antwort JA.
  • Die hier gewonnenen Ergebnisse  $\lambda_0 = \lambda_1 = \alpha^5$  werden in der nächsten Teilaufgabe verarbeitet.


(4)  Mit dem Ergebnis  $\lambda_0 = \lambda_1 = \alpha^5$  lautet das  "Error Locator Polynom"  (hier die Schlüsselgleichung):

$${\it \Lambda}(x)=x \cdot \big ({\it \lambda}_0 + {\it \lambda}_1 \cdot x + x^2 \big ) =x \cdot \big (\alpha^5 + \alpha^5 \cdot x + x^2 )\hspace{0.05cm}.$$
  • Diese Funktion weist Nullstellen für  $x = \alpha^2$  und  $x = \alpha^3$  auf:
$${\it \Lambda}(x = \alpha^2 )\hspace{-0.15cm} \ = \ \hspace{-0.15cm} \alpha^2 \cdot \big ( \alpha^5 + \alpha^7 + \alpha^4 \big ) = \alpha^2 \cdot \big ( \alpha^5 + 1 + \alpha^4 \big )= 0\hspace{0.05cm},$$
$${\it \Lambda}(x = \alpha^3 )\hspace{-0.15cm} \ = \ \hspace{-0.15cm} \alpha^3 \cdot \big ( \alpha^5 + \alpha^8 + \alpha^6 \big ) = \alpha^3 \cdot \big ( \alpha^5 + \alpha + \alpha^6 \big )= 0\hspace{0.05cm}.$$
  • Verfälscht sind folglich die Symbole an den Positionen  2  und  3   ⇒   Lösungsvorschläge 3 und 4.


(5)  Nach dem Ergebnis der Teilaufgabe  (4)  kommen nur noch die beiden letzten Lösungsvorschläge in Frage:

$$\underline{e} = (0, \, 0, \, e_2, \, e_3, \, 0, \, 0, \, 0).$$
  • Der Ansatz lautet deshalb entsprechend  $\underline{e} \cdot \mathbf{H}^{\rm T} = \underline{s}$:
$$(0, 0, e_2, e_3, 0, 0, 0) \cdot \begin{pmatrix} 1 & 1 & 1 & 1\\ \alpha^1 & \alpha^2 & \alpha^3 & \alpha^4\\ \alpha^2 & \alpha^4 & \alpha^6 & \alpha^1\\ \alpha^3 & \alpha^6 & \alpha^2 & \alpha^5\\ \alpha^4 & \alpha^1 & \alpha^{5} & \alpha^2\\ \alpha^5 & \alpha^{3} & \alpha^{1} & \alpha^6\\ \alpha^6 & \alpha^{5} & \alpha^{4} & \alpha^3 \end{pmatrix} \hspace{0.15cm}\stackrel{!}{=} \hspace{0.15cm} (0, 1, \alpha^5, \alpha^2) \hspace{0.05cm}. $$
$$\Rightarrow \hspace{0.3cm} e_2 \cdot \alpha^{2} \hspace{-0.15cm} \ + \ \hspace{-0.15cm} e_3 \cdot \alpha^{3} = 0 \hspace{0.05cm}, \hspace{0.8cm} e_2 \cdot \alpha^{4} + e_6 \cdot \alpha^{3} = 1\hspace{0.05cm},\hspace{0.8cm} e_2 \cdot \alpha^{6} \hspace{-0.15cm} \ + \ \hspace{-0.15cm} e_3 \cdot \alpha^{2} = \alpha^{5} \hspace{0.05cm}, \hspace{0.6cm} e_2 \cdot \alpha^{1} + e_6 \cdot \alpha^{5} = \alpha^{2} \hspace{0.05cm}. $$
  • Alle vier Gleichungen werden mit  $e_2 = 1$  sowie  $e_3 = \alpha^6$  erfüllt   ⇒   Lösungsvorschlag 3:
$$\underline {e} = (0, \hspace{0.05cm}0, \hspace{0.05cm}1, \hspace{0.05cm}\alpha^6, \hspace{0.05cm}0, \hspace{0.05cm}0, \hspace{0.05cm}0) $$
  • Mit  $\alpha + 1 = \alpha^3$  und  $\alpha^5 + \alpha^6 = \alpha$  kommt man vom gegebenen Empfangswort  $\underline{y} = (\alpha^2, \, \alpha^3, \, \alpha, \, \alpha^5, \, \alpha^4, \, \alpha^2, \, 1)$  zum Decodierergebnis
$$\underline {z} = (\alpha^2, \hspace{0.05cm}\alpha^3, \hspace{0.05cm}\alpha^3, \hspace{0.05cm}\alpha, \hspace{0.05cm}\alpha^4, \hspace{0.05cm}\alpha^2, \hspace{0.05cm}1) \hspace{0.05cm}. $$
  • In der  "Aufgabe 2.7"  wurde gezeigt,  dass dies ein zulässiges Codewort des  ${\rm RSC} \, (7, \, 3, \, 5)_8$  ist.
  • Das zugehörige Informationswort lautet  $\underline{u} = (\alpha^4, \, 1, \, \alpha^3)$.
