Aufgabe 1.09: BPSK und 4-QAM

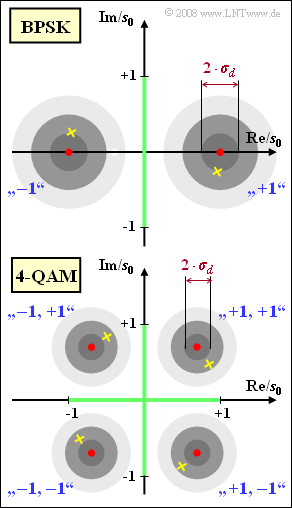

Phasendiagramme von BPSK und 4–QAM

Die Grafik zeigt schematisch die Phasendiagramme der "binären Phasenmodulation" $($ abgekürzt $\rm BPSK)$ und der "Quadraturamplitudenmodulation" $\rm (4–QAM$ genannt $)$ .

Letztere lässt sich durch zwei BPSK–Systeme mit Cosinus– und Minus–Sinus–Träger beschreiben, wobei bei jedem der Teilkomponenten die Sendeamplitude gegenüber der BPSK um den Faktor $\sqrt{2}$ reduziert ist.

Die Hüllkurve des Gesamtsignals $s(t)$ ist somit ebenfalls konstant gleich $s_{0}$ .

Die Fehlerwahrscheinlichkeit abhängig vom Quotienten $E_{\rm B}/N_{0}$ lautet bei BPSK und 4–QAM gleichermaßen:

$p_{\rm B} = \ {\rm Q}\left ( \sqrt{{2 \cdot E_{\rm B}}/{N_0 }} \hspace{0.1cm}\right ) = \ {1}/{2}\cdot {\rm erfc}\left ( \sqrt{E_{\rm B}/{ N_0 }} \right ).$

Die Fehlerwahrscheinlichkeit des BPSK–Systems kann aber auch in der Form

$p_{\rm B,\hspace{0.04cm}BPSK} = {\rm Q}\left ( \frac{s_0}{\sigma_d } \right )\hspace{0.2cm}{\rm mit}\hspace{0.2cm}\sigma_d = \sqrt{\frac{N_0}{T_{\rm B}}}$

dargestellt werden. Entsprechend gilt für das 4–QAM–System:

$p_{\rm B,\hspace{0.04cm}QAM} = {\rm Q}\left ( \frac{s_0/\sqrt{2}}{\sigma_d } \right )\hspace{0.2cm}{\rm mit}\hspace{0.2cm}\sigma_d = \sqrt{\frac{N_0}{2 \cdot T_{\rm B}}}.$

Die Gleichungen gelten nur unter der Voraussetzung einer exakten Phasensynchronisation:

Bei einem Phasenversatz $\Delta\phi_{\rm T}$ zwischen sender– und empfangsseitigem Trägersignal erhöht sich die Fehlerwahrscheinlichkeit signifikant, wobei BPSK– und QAM–System unterschiedlich degradiert werden.

Im Phasendiagramm macht sich der Phasenversatz durch eine Rotation der Punktwolken bemerkbar. In der Grafik sind die Mittelpunkte der Punktwolken für $\Delta\phi_{\rm T} = 15^\circ$ durch gelbe Kreuze markiert, während die roten Kreise die Mittelpunkte für $\Delta\phi_{\rm T} = 0$ angeben.

Es gilt stets $E_{\rm B}/N_{0} = 8$ , so dass sich die Fehlerwahrscheinlichkeiten von BPSK und QAM im günstigsten Fall (ohne Phasenversatz) jeweils wie folgt ergeben ⇒ Aufgabe 1.8Z:

$p_{\rm B} = {\rm Q}\left ( \sqrt{{2 \cdot E_{\rm B}}/{N_0 }} \hspace{0.1cm}\right ) = {\rm Q}(4)= 0.317 \cdot 10^{-4}.$

Weitere Bemerkungen:

Bezeichnet man den Abstand der BPSK–Nutzabtastwerte von der (vertikalen) Entscheiderschwelle mit $s_{0}$ , so ergibt sich für den Rauscheffektivwert $\sigma_{d} = s_{0}/4$ . Die helleren Kreise in der Grafik markieren die Höhenlinien mit dem Radius $2\cdot \sigma_{d}$ bzw. $3\cdot \sigma_{d}$ der Gaußschen 2D–WDF.

Bei der 4–QAM sind gegenüber der BPSK die Abstände der rot eingezeichneten Nutzabtastwerte von den nun zwei Entscheiderschwellen jeweils um den Faktor $\sqrt{2}$ geringer, aber es ergibt sich auch ein um den gleichen Faktor kleinerer Rauscheffektivwert $\sigma_{d}$ .

Hinweise:

Die Aufgabe gehört zum Kapitel "Lineare digitale Modulation – Kohärente Demodulation".

Bezug genommen wird insbesondere auf die Seite "Phasenversatz zwischen Sender und Empfänger".

Die Werte der Q–Funktion können Sie mit dem Applet "Komplementäre Gaußsche Fehlerfunktionen" ermitteln.

Fragebogen

Musterlösung

(1) Durch die Rotation des Phasendiagramms um $\Delta\phi_{\rm T} = 15^\circ$ wird der Abstand der Nutzabtastwerte von der Schwelle um $\cos(15^\circ) \approx 0.966$ geringer. Daraus folgt:

$p_{\rm B} = {\rm Q}(0.966 \cdot 4) \approx {\rm Q}(3.86)= 0.57 \cdot 10^{-4}\hspace{0.1cm}\underline {= 0.0057\, \%}.$

(2) Analog zu Teilaufgabe (1) erhält man mit $\cos(45^\circ) \approx 0.707$ :

$p_{\rm B} = {\rm Q}(0.707 \cdot 4) \approx {\rm Q}(2.83)\hspace{0.1cm}\underline {= 0.233 \, \%}.$

(3) Bei 4–QAM wird durch die Rotation um $\Delta\phi_{\rm T}$ im Uhrzeigersinn der Abstand

von der horizontalen Schwelle (Entscheidung des ersten Bits) gleich $s_{0} \cdot \cos(45^\circ + \Delta\phi_{\rm T})$ , also kleiner als ohne Phasenversatz,

von der vertikalen Schwelle (Entscheidung des zweiten Bits) gleich $s_{0} \cdot \cos(45^\circ - \Delta\phi_{\rm T})$ , also größer als ohne Phasenversatz.

Damit erhält man für die mittlere Bitfehlerwahrscheinlichkeit:

$p_{\rm B} = {1}/{2} \cdot {\rm Q}\left ( \frac{\cos(45^\circ+{\rm \Delta} \phi_{\rm T}) \cdot s_0}{0.25 \cdot s_0 / \sqrt{2}} \right ) + {1}/{2} \cdot {\rm Q}\left ( \frac{\cos(45^\circ-{\rm \Delta} \phi_{\rm T}) \cdot s_0}{0.25 \cdot s_0 / \sqrt{2}}\right ).$

Hierbei ist der kleinere Rauscheffektivwert der 4–QAM bereits berücksichtigt.

Zur Kontrolle berechnen wir die Fehlerwahrscheinlichkeit für $\Delta\phi_{\rm T} = 0$ :

$p_{\rm B} = {1}/{2} \cdot {\rm Q}\left ( \frac{\cos(45^\circ) \cdot 4}{1 / \sqrt{2}} \right ) +{1}/{2} \cdot {\rm Q}\left ( \frac{\cos(45^\circ) \cdot 4}{1 / \sqrt{2}} \right )= {\rm Q}(4) = 0.317 \cdot 10^{-4}.$

Dagegen erhält man mit $\Delta\phi_{\rm T} = 15^\circ$ :

$p_{\rm B} = {1}/{2} \cdot {\rm Q}\left ( \frac{\cos(60^\circ) \cdot 4}{1 / \sqrt{2}} \right ) +{1}/{2} \cdot {\rm Q}\left ( \frac{\cos(30^\circ) \cdot 4}{1 / \sqrt{2}} \right )= {1}/{2} \cdot \left [{\rm Q}(2.83)+ {\rm Q}(4.90)\right]$

$\Rightarrow \hspace{0.3cm} p_{\rm B} \approx \frac{1}{2} \cdot \left [0.233 \cdot 10^{-2}+ 0.479 \cdot 10^{-6}\right] \hspace{0.1cm}\underline {= 0.117 \, \%}.$

(4) Bei einem Phasenversatz von $45^\circ$ erhält man aus der oben allgemein hergeleiteten Gleichung:

$p_{\rm B} ={1}/{2} \cdot {\rm Q}\left ( \frac{\cos(90^\circ) \cdot 4}{1 / \sqrt{2}} \right ) +{1}/{2} \cdot {\rm Q}\left ( \frac{\cos(0^\circ) \cdot 4}{1 / \sqrt{2}} \right )= {1}/{2} \cdot \left [{\rm Q}(0)+ {\rm Q}(5.66)\right] \approx 0.25\hspace{0.1cm}\underline {= 25 \, \%}.$

Das heißt:

Die Fehlerwahrscheinlichkeit für das erste Bit istnahezu $50\%$ .
Dagegen wird das zweite Bit nahezu fehlerfrei $(\approx 10^{–8})$ entschieden.
Insgesamt ergibt sich so eine mittlere Fehlerwahrscheinlichkeit von ca. $25\%$ .
