Spreizfolgen für CDMA

Aus LNTwww
Wechseln zu:Navigation, Suche

Eigenschaften der Korrelationsfunktionen


Wichtige Beurteilungskriterien für Spreizfolgen sind die Korrelationsfunktionen.

Definition:  Betrachtet man zwei ergodische Prozesse mit den Musterfunktionen  x(t)  und  y(t), so gilt für die  Kreuzkorrelationsfunktion  (KKF) der beiden Prozesse:

φxy(τ)=¯x(t)y(t+τ)=limTM1TMTM/2TM/2x(t)y(t+τ)dt.

Die überstreichende Linie kennzeichnet hierbei eine  Zeitmittelung.


φxy(τ)  ist ein quantitatives Maß für die lineare statistische Abhängigkeit der Augenblickswerte von Musterfunktionen  x(t)  und  y(t+τ)  der beiden Zufallsprozesse und dient somit der Beschreibung der statistischen Verwandtschaft zwischen diesen. Es gilt:

  • Sind  x(t)  und  y(t)  unkorreliert, so ist  φxy(τ)0  (also für alle beliebigen Werte von  τ).
  • Im allgemeinen ist  φxy(τ)  nicht symmetrisch, sondern das KKF–Maximum kann auch durchaus bei  τmax0  auftreten.
  • Dann ergibt sich die maximale Korrelation durch eine gegenseitige Verschiebung der beiden betrachteten Signale um die Zeit  τmax.


Definition:  Setzt man in obiger Gleichung  y(t)=x(t), so kommt man zur  Autokorrelationsfunktion  (AKF)

φxx(τ)=¯x(t)x(t+τ)=limTM1TMTM/2TM/2x(t)x(t+τ)dt

mit folgenden Eigenschaften:

  • Die AKF ist ein Maß für die inneren statistischen Bindungen eines durch die Musterfunktion  x(t)  festgelegten stationären und ergodischen Prozesses.
  • Ist  x(t)  reell, so ist  φxx(τ)  eine reelle gerade Funktion:   φ_{xx}(–τ) = φ_{xx}(τ). Phasenbeziehungen gehen in der AKF verloren.
  • Beschreibt  x(t)  einen komplexen Prozesse, so ist auch die AKF komplex.
  • Der Maximalwert der AKF liegt bei  τ =0. Es gilt stets  \vert φ_{xx}(τ)\vert ≤ φ_{xx}(τ = 0), wobei  φ_{xx}(τ =0)  die Signalleistung  P_x = {\rm E}\big[x^2(t)\big]  angibt.
  • Der Gleichanteil von  x(t)  kann aus dem Grenzwert für  (τ → ∞)  ermittelt werden, so lange  x(t)  keine periodischen Anteile beinhaltet:
\overline{ x(t)} = {\rm E}\big[x(t)\big] = \sqrt{\lim_{\tau\to\infty}\,\varphi_{xx} (\tau)} \hspace{0.05cm}.


Autokorrelationsfunktion und Kreuzkorrelationsfunktion beschreiben die inneren Bindungen bzw. die gegenseitigen statistischen Abhängigkeiten im Zeitbereich. Die entsprechenden Beschreibungsfunktionen im Frequenzbereich sind


Bei ergodischen Prozessen ergeben sich diese als die  Fouriertransformierten  von AKF und KKF:

{\it \Phi}_{xx}(f) \hspace{0.2cm} \bullet\!\!-\!\!\!-\!\!\!-\!\!\circ\, \hspace{0.2cm}\varphi_{xx}(\tau)\hspace{0.05cm} ,\hspace{0.3cm} {\it \Phi}_{xy}(f) \hspace{0.2cm} \bullet\!\!-\!\!\!-\!\!\!-\!\!\circ\, \hspace{0.2cm}\varphi_{xy}(\tau)\hspace{0.05cm}.


Hinweis:   Im Folgenden schreiben wir wie im Buch Stochastische Signaltheorie vereinfachend für die AKF  φ_x(τ)  anstelle von  φ_{xx}(τ)  und für das LDS  {\it Φ}_x(f)  statt  {\it Φ}_{xx}(f).

Periodische AKF und KKF


Bei periodischen Signalen kann auf den Grenzübergang bei der AKF– und der KKF–Berechnung verzichtet werden, und man erhält mit der Periodendauer  T_0  (diese muss für beide Signale gleich sein):

\begin{align*}\varphi_{x}(\tau) & = \frac{1}{T_{\rm 0}}\cdot\int^{T_0}_{0}x(t)\cdot x(t+\tau)\,\,\rm d \it t\hspace{0.05cm} ,\\ \varphi_{xy}(\tau) & = \frac{1}{T_{\rm 0}}\cdot\int^{T_0}_{0}x(t)\cdot y(t+\tau)\,\,\rm d \it t\hspace{0.05cm}.\end{align*}

In diesem Fall ist die AKF ebenfalls eine periodische Funktion, und man spricht von der  periodischen Autokorrelationsfunktion  (PAKF). Diese zeigt folgende Einenschaft:

\varphi_{x}(\pm T_0) = \varphi_{x}(\pm 2T_0) =\text{ ...} = \varphi_{x}(0) \hspace{0.05cm}.

Wir wenden nun obige Berechnungsvorschrift auf das Spreizsignal

c(t) = \sum\limits^{+\infty}_{\nu = -\infty}c_\nu\cdot g_c(t - \nu \cdot T_c)

an, wobei ein Rechteckimpuls  g_c(t)  der Breite  T_c  vorausgesetzt wird; T_c  nennt man die Chipdauer.

Berücksichtigt man die Periodizität  (T_0 = P · T_c)  der Amplitudenkoeffizienten  c_ν ∈ \{±1\}, so ergeben sich die diskreten AKF–Werte bei Vielfachen (Parameter λ)  von  T_c:

\varphi_{c}(\lambda \cdot T_c) = \frac{1}{P}\cdot\sum\limits^{P-1}_{\nu = 0} c_\nu \cdot c_{\nu+ {\it \lambda} }\hspace{0.05cm}.
  • Der maximale PAKF–Wert ergibt sich für  λ = 0  und für Vielfache der Periodenlänge  P.
  • Aufgrund des rechteckförmigen Impulses  g_c(t)  ist der PAKF–Verlauf zwischen zwei Abtastwerten  λ · T_c  und  (λ + 1) · T_c  stets linear.
  • Entsprechend ist die  periodische Kreuzkorrelationsfunktion  (PKKF) zwischen den zwei Spreizfolgen  〈c_ν〉  und  〈c\hspace{0.04cm}'_ν〉  gleicher Periodenlänge  P  wie folgt gegeben:
\varphi_{cc\hspace{0.04cm}'}(\lambda \cdot T_c) = \frac{1}{P}\cdot\sum\limits^{P-1}_{\nu = 0} c_\nu \cdot c\hspace{0.04cm}'_{\nu+ \lambda }\hspace{0.05cm}.

Weitere Informationen zum Thema sowie Aufgaben, Simulationen und Programmierübungen finden Sie im

  • Kapitel 9:   Stochastische Prozesse, Programm „stp”


des Praktikums „Simulationsmethoden in der Nachrichtentechnik”. Diese (ehemalige) LNT-Lehrveranstaltung an der TU München basiert auf

  • dem Lehrsoftwarepaket LNTsim   ⇒   Link verweist auf die ZIP-Version des Programms und
  • der  Praktikumsanleitung   ⇒   Link verweist auf die PDF-Version; Kapitel 9: Seite 207-228.


Beurteilungskriterien für PN–Spreizfolgen


Die Qualität eines auf PN–Modulation basierenden CDMA–Systems hängt signifikant von den PAKF– und PKKF–Eigenschaften der verwendeten Spreizfolgen ab. Zusammenfassend kann man sagen:

  • Die PAKF der verwendeten Spreizcodeklasse sollte möglichst durch einen ausgeprägten Peak bei  λ = 0  gekennzeichnet sein, um die Synchronisation beim Empfänger einfach gestalten zu können. Bei Mehrwegeempfang mit einem Echo der Laufzeitdifferenz  λ · T_c  ist zudem die Degradation aufgrund von Impulsinterferenzen um so geringer, je kleiner  |φ_c(λ · T_c)|  ist.
  • Der störende Einfluss interferierender CDMA–Teilnehmer lässt sich durch den PKKF–Wert  φ_{cc\hspace{0.04cm}'} (λ = 0)  abschätzen. Ist dieser gleich Null, so spricht man von orthogonalen Funktionen. Die Fehlerwahrscheinlichkeit wird in diesem Fall nicht erhöht. Sind alle Spreizfolgen orthogonal, so ergibt sich auch bei  J  Teilnehmern die gleiche Fehlerwahrscheinlichkeit wie bei nur einem Nutzer.
  • Diese letzte Aussage ist in synchronen Systemen mit verzerrungsfreiem Kanal (zum Beispiel bei AWGN) von besonderer Bedeutung. Bei asynchronem Betrieb oder Mehrwegeempfang kommt es dagegen zu einer  De–Orthogonalisierung  und der strengeren Forderung, dass die PKKF zwischen den einzelnen Folgen zu allen Zeitpunkten (betragsmäßig) möglichst kleine Werte annehmen soll.


Bei der Auswahl von Codefamilien für ein CDMA–System ist weiter darauf zu achten, dass man bei gegebenem Spreizgrad  J = P  möglichst viele Codefolgen mit günstigen Eigenschaften hinsichtlich dieser drei Kriterien finden kann, um somit auch möglichst viele Teilnehmer gleichzeitig im gleichen Frequenzband versorgen zu können.

Pseudo–Noise–Folgen maximaler Länge


Mit einem rückgekoppelten Schieberegister lässt sich eine Folge mit günstigen AKF–Eigenschaften erzeugen, wenn man die Rückführungskoeffizienten  g_i, i = 1, \text{...} \ , G–1  wählt. Die Folge  〈c_ν〉  ist im strengen Sinne nicht zufällig, sondern periodisch. Aufgrund der großen Periodenlänge  P  erscheint sie aber für einen unbedarften Betrachter als stochastisch. Man spricht von einer  Pseudo–Noise–Folge  oder kurz  PN–Folge.

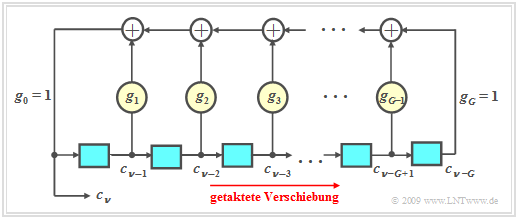

PN–Generator (Realisierung mit Schieberegister)

PN–Generatoren haben folgende Eigenschaften, siehe Kapitel  Erzeugung von diskreten Zufallsgrößen  im Buch „Stochastische Signaltheorie”:

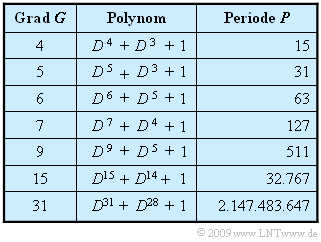

Polynome von M–Sequenzen mit Grad G
  • Die zu früheren Zeitpunkten generierten Binärwerte  c_{ν-1}, \text{...} \ , c_{ν-G}  sind in den  G  Speicherzellen des Schieberegisters abgelegt. Man bezeichnet  G  als den Grad des Schieberegisters.
  • Die Koeffizienten  g_1, \ \text{...} \ , g_{G-1}  sind Binärwerte, wobei eine „1” eine Rückführung an der entsprechenden Stelle des Schieberegisters kennzeichnet und eine „0” keine Rückführung.
  • Für das aktuell erzeugte Symbol gilt mit  g_i ∈ \{0, 1\} und i = 1,\ \text{...}\ , G-1:
c_\nu = (g_1\cdot c_{\nu-1}+g_2\cdot c_{\nu-2}+\ \text{...}\ +g_i\cdot c_{\nu-i}+\ \text{...}\ +g_{G-1}\cdot c_{\nu-G+1}+ c_{\nu-G})\hspace{0.1cm} \rm mod \hspace{0.2cm}2.
  • Die Modulo–2–Addition kann zum Beispiel durch eine XOR–Verknüpfung realisiert werden:
(x + y)\hspace{0.1cm} \rm mod\hspace{0.1cm}2 = {\it x}\hspace{0.1cm}\rm XOR\hspace{0.1cm} {\it y} = \left\{ \begin{array}{*{2}{c}} 0 & \rm falls\hspace{0.1cm} {\it x}= {\it y},\\ 1 & \rm falls\hspace{0.1cm} {\it x}\neq {\it y}. \\ \end{array} \right.
  • Sind nicht alle  G  Speicherzellen mit Nullen vorbelegt, so entsteht eine periodische Zufallsfolge  〈c_ν〉. Die Periodenlänge  P  dieser Folge hängt stark von den Rückkopplungskoeffizienten  g_i  ab.
  • Für jeden Grad G gibt es zumindest zwei Konfigurationen mit der hierfür maximalen Periode  P_{\rm max} = 2^G – 1.


In obiger Tabelle sind für einige Werte von  G  das Generatorpolynom  G(D)  einer solchen M–Sequenz und die zugehörige (maximale) Periodenlänge  P  angegeben, wobei das „M” für „Maximal” steht. Nachfolgend werden die hier gemachten Aussagen am Beispiel  G = 4  verdeutlicht.

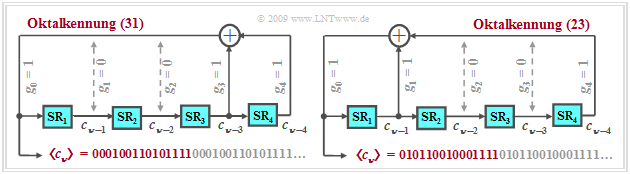

\text{Beispiel 1:}  Die Grafik zeigt zwei mögliche Anordnungen zur Erzeugung einer PN–Folge maximaler Länge für  G = 4   ⇒   P = 15.

PN–Generatoren vom Grad  G = 4
  • Als Kurzbezeichnung wird meist die  Oktaldarstellung  der Binärzahl  (g_G, \ \text{...} \ ,g_2, g_1, g_0)  gewählt. Grundsätzlich ist  g_0 = g_G = 1  zu setzen.
  • Die linke Konfiguration wird mit  \rm (11001)_{binär} = (31)_{oktal}  bezeichnet, das dazugehörige Generatorpolynom lautet:
G(D) = D^4 + D^3 +1\hspace{0.05cm}.
  • Die rechte Anordnung mit  \rm (10011)_{binär} = (23)_{oktal}  ist dagegen durch das zu  G(D)  reziproke Polynom  G_{\rm R}(D)  beschreibbar:
G_{\rm R}(D) = D^4 \cdot (D^{-4} + D^{-3} +1) =D^4 + D +1 \hspace{0.05cm}.

Da sowohl  G(D)  als auch  G_{\rm R}(D)  primitive Generatorpolynome  darstellen (der Nachweis hierfür ist nicht einfach), haben beide Ausgangsfolgen die für  G = 4  maximale Periodenlänge  P = 15. Wie in der  Aufgabe 5.3  gezeigt wird, ergibt sich die PAKF in der unipolaren Darstellung   ⇒   c_ν ∈ \{0, 1\} zu

{\it \varphi}_{c{\rm ,\hspace{0.05cm}unipolar} }(\lambda \cdot T_c) = \left\{ \begin{array}{c}(P+1)/(2P) \\ (P+1)/(4P) \\ \end{array} \right. \begin{array}{*{10}c} {\rm{f\ddot{u}r} } \\ {\rm{sonst} } \hspace{0.05cm}. \\ \end{array}\begin{array}{*{20}c} \lambda = 0, \pm P, \pm 2P, \text{...} \hspace{0.05cm} \\ \\ \end{array}

Nach Umsetzung in bipolare Amplitudenkoeffizienten  (das heißt:  0 ⇒ +1  sowie  1 ⇒ -1)  erhält man

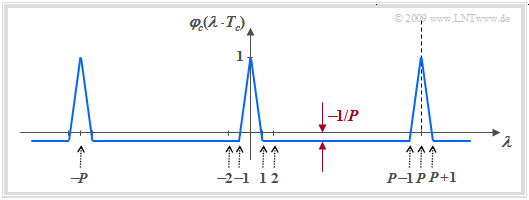

PAKF einer PN–Sequenz maximaler Länge  P = 2^G – 1
{\it \varphi}_{c{\rm ,\hspace{0.05cm}bipolar} }(\lambda \cdot T_c) = \left\{ \begin{array}{c}1 \\ -P \\ \end{array} \right. \begin{array}{*{10}c} {\rm{f\ddot{u}r} } \\ {\rm{sonst.} } \hspace{0.05cm} \\ \end{array}\begin{array}{*{20}c} \lambda = 0, \pm P, \pm 2P, \text{...} \hspace{0.05cm} \\ \\ \end{array}
  • Man erkennt aus der unteren Skizze die gewünschten ausgeprägten PAKF–Peaks in Abständen der Periode  P.
  • Weniger gut sind die Kreuzkorrelationseigenschaften der PN–Sequenzen, wie im Kapitel  Fehlerwahrscheinlichkeit der PN–Modulation  noch gezeigt werden wird.


Weitere Informationen zum Thema sowie Aufgaben, Simulationen und Programmierübungen finden Sie im

  • Kapitel 2:   Pseudonoise–Generatoren, Programm „png”


des Praktikums „Simulationsmethoden in der Nachrichtentechnik”. Diese (ehemalige) LNT-Lehrveranstaltung an der TU München basiert auf

  • dem Lehrsoftwarepaket  LNTsim   ⇒  Link verweist auf die ZIP-Version des Programms und
  • der  Praktikumsanleitung  ⇒  Link verweist auf die PDF-Version;   Kapitel 2: Seite 23-32.


Codefamilien mit M–Sequenzen


Bei CDMA wird für jeden Teilnehmer eine spezifische Spreizfolge gleicher Periodenlänge benötigt. Als Codefamilie bezeichnet man eine (möglichst große) Menge an Spreizsequenzen gleicher Periodenlänge  P, gültig jeweils für einen Registergrad  G.

Die Tabelle zeigt, dass die Anzahl von PN–Sequenzen maximaler Länge sehr gering ist. Für den Grad  G = 5   ⇒   P = 31  gibt es zum Beispiel gerade einmal sechs M–Sequenzen, nämlich die PN–Generatoren mit den Oktalkennungen  (45), (51), (57), (67), (73)  und  (75).

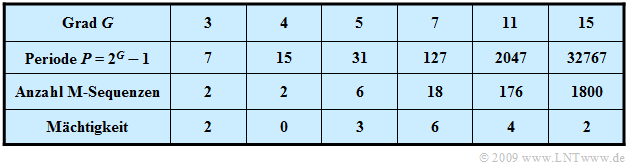

Mächtigkeit von M–Sequenz–Codefamilien

Des Weiteren ist in der Literatur auch der Begriff Mächtigkeit der Codefamilie zu finden.

  • Diese Größe gibt an, wie viele M–Sequenzen und damit gleichzeitige CDMA–Teilnehmer möglich sind, wenn man fordert, dass alle Codepaare „günstige PKKF–Eigenschaften” aufweisen.
  • Aus Platzgründen kann hier nicht explizit ausgeführt werden, was man unter „günstig” genau zu verstehen hat. Hierzu sei auf die Originalliteratur verwiesen, zum Beispiel [ZP85][1].


Die letzte Zeile in obiger Tabelle macht deutlich, dass die Mächtigkeit von M–Sequenz–Codefamilien äußerst beschränkt ist, auch bei großem  G  und damit großer Periodenlänge  P. Ist  G  ein Vielfaches von 4   ⇒   P = 15, P = 255, P = 4095 usw., so gibt es grundsätzlich keine günstigen Paare.

Gold–Codes


Um größere Codefamilien zu erhalten, als es mit M–Sequenzen möglich ist, müssen die Anforderungen an die periodische Kreuzkorrelationsfunktion (PKKF) abgeschwächt werden. Mit dieser Einschränkung erhält man Codefamilien mit einer weitaus größeren Mächtigkeit, so dass auch mehr CDMA–Teilnehmer versorgt werden können.

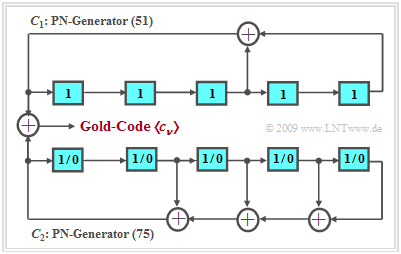

Gold–Codegenerator  (51, \ 75)  vom Grad  G = 5

Gold–Codes verwenden dieses Prinzip. Die Vorschrift zur Erzeugung einer Gold–Code–Familie  \rm (GCF)  lautet, wobei ein „+” eine Modulo–2–Addition bezeichnet:

{\rm GCF}(C_1, C_2) = \{ C_1, C_2, C_1 + C_2, C_1 + D \cdot C_2, C_1 + D^2 \cdot C_2, \ \text{...} \ , C_1 + D^{P-1} \cdot C_2 \} \hspace{0.05cm}.

Das Prinzip ist in der obigen Grafik an einem Beispiel dargestellt:

  • Die Folgen  C_1  und  C_2  sind ein günstiges Paar von M–Sequenzen gleicher Periodenlänge, zum Beispiel die PN–Generatoren mit den Oktalkennungen  (51)  und  (75)  vom Grad  G = 5 und damit der Periodenlänge  P = 31.
  • Die Gold–Code–Familie besteht zum einen aus den M–Sequenzen  C_1  und  C_2  sowie aus verschiedenen Modulo–2–Additionen dieser Folgen. Dabei wird  C_1  mit fester Phase (gekennzeichnet durch die Vorbelegung aller Speicherzellen mit Einsen) verwendet, während für die Folge  C_2  alle  P  möglichen Anfangsphasen zulässig sind (alle Vorbelegungen außer der Nullbelegung).
  • Verwendet man eine solche Codefamilie für CDMA, so stehen insgesamt  K_{\rm GCF} = P + 2 = 2^G + 1  Folgen zur Verfügung. Die PAKF dieser Folgen ist nun aber nicht mehr zweiwertig wie die beiden PN–Sequenzen  (+1 bzw. -1/31), sondern vierwertig  (+1, +7/31, -1/31, -9/31). Durch die Phase von  C_2  ändert sich zwar der spezifische Verlauf, aber nicht die möglichen PAKF–Werte.


Gold–Codes werden zum Beispiel bei UMTS zur Verwürfelung herangezogen, wie im Kapitel  Spreizcodes und Verwürfelung in UMTS  des Buches „Beispiele von Nachrichtensystemen” ausgeführt ist.

  • Die beiden Muttercode–Schieberegister sind dabei jeweils mit  G = 18  Speicherzellen aufgebaut.
  • Damit ergibt sich die Periodenlänge  P = 262\hspace{0.05cm} 143.

Walsh–Funktionen


Spreizfolgen mit sehr günstigen PKKF–Eigenschaften sind die so genannten Walsh–Funktionen, deren Konstruktion auf der Hadamard–Matrix basiert und durch Rekursion in einfacher Weise durchführbar ist. Ausgehend von der Matrix  \mathbf H_2  können weitere Hadamard–Matrizen  \mathbf H_{2J}  wie folgt generiert werden:

{\mathbf{H}_{2}} = \left[ \begin{array}{ccc} +1 & +1 \\ +1 & -1 \end{array} \right] \hspace{0.5cm} \Rightarrow \hspace{0.5cm}{\mathbf{H}_{2J}} = \left[ \begin{array}{ccc} \mathbf{H}_J & \mathbf{H}_J \\ \mathbf{H}_J & -\mathbf{H}_J \end{array} \right] \hspace{0.5cm} \Rightarrow \hspace{0.5cm} {\mathbf{H}_{4}} = \left[ \begin{array}{cccc} +1 & +1 & +1 & +1 \\ +1 & -1 & +1 & -1 \\ +1 & +1 & -1 & -1 \\+1 & -1 & -1 & +1 \end{array} \right] .

Die  J  Zeilen einer solchen Matrix beschreiben die  J  möglichen Spreizfolgen (jeweils der Länge  J), die mit  w_0(t) bis w_{J–1}(t)  durchnummeriert werden.

Walsh–Spreizfolgen  (J = 8)  und Hadamard–Matrix  \mathbf H_8

Die Grafik zeigt die Hadamard–Matrix  \mathbf H_8  (rechts) und die damit  J -1  konstruierbaren Spreizfolgen.

  • J - 1 deshalb, da die ungespreizte Folge  w_0(t)  meist nicht verwendet wird.
  • Beachten Sie bitte in der Grafik die farbliche Zuordnung zwischen den Zeilen der Hadamard–Matrix und den Spreizfolgen  w_j(t).
  • Die Matrix  \mathbf H_4  ist gelb hinterlegt.


Die Animation  Zur Erzeugung von Walsh–Funktionen  zeigt den Konstruktionsalgorithmus solcher Folgen. Weiter gilt:

  • Nimmt man zwei beliebige Zeilen und bildet die Korrelation (Mittelung über die Produkte), so ergibt sich stets der PKKF–Wert Null. Somit sind Walsh–Funktionen für einen verzerrungsfreien Kanal und ein synchrones CDMA–System aufgrund ihrer Orthogonalität optimale Spreizfolgen.
  • Bei asynchronem Betrieb (Beispiel:   Uplink eines Mobilfunksystems) oder De–Orthogonalisierung aufgrund von Mehrwegeausbreitung sind dagegen Walsh–Funktionen allein zur Bandspreizung nicht unbedingt geeignet – siehe  Aufgabe 5.4.
  • Hinsichtlich PAKF (periodische AKF) sind diese Folgen weniger gut:   Jede einzelne Walsh–Funktion hat eine andere PAKF und jede einzelne PAKF ist ungünstiger als bei einer vergleichbaren PN–Sequenz. Das bedeutet:   Die Synchronisierung ist bei Walsh–Funktionen schwieriger als mit PN–Sequenzen.

Codes mit variablem Spreizfaktor (OVSF–Code)


Das 3G–Mobilfunksystem  UMTS  stellt verschiedene Datenraten zur Verfügung. Hierzu werden

  • Spreizfolgen mit unterschiedlichen Spreizfaktoren  J = 4  bis  J = 512  benötigt,
  • die alle zueinander orthogonal sein müssen.


Die so genannten OVSF–Codes (Orthogonal Variable Spreading Factor) können mit Hilfe eines Codebaumes erstellt werden. Dabei entstehen bei jeder Verzweigung aus einem Code  C  zwei neue Codes  (+C \ +\hspace{-0.05cm}C)  und  (+C \ -\hspace{-0.05cm}C), wie in der folgenden Grafik oben rechts angedeutet ist.

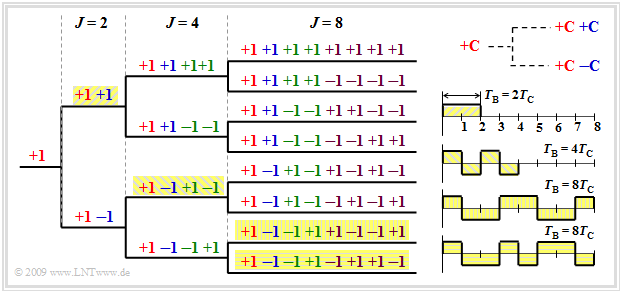

Baumdiagramm zur Erzeugung eines OVSF–Codes

Anzumerken ist, dass kein Vorgänger und Nachfolger eines Codes von anderen Teilnehmern benutzt werden darf. Im Beispiel könnte demnach unter Anderem folgende Auswahl getroffen werden:

  • acht Codes mit dem Spreizfaktor  J = 8, oder
  • die vier hinterlegten Codes – einmal mit  J = 2, einmal mit  J = 4  und zweimal mit  J = 8.


Im zweiten Fall können die weiteren sechs Codes mit  J = 8  nicht verwendet werden, da sie entweder mit  „+1 \ +\hspace{-0.05cm}1”  oder mit  „+1 \ -\hspace{-0.05cm}1 \ +\hspace{-0.05cm}1 \ -\hspace{-0.05cm}1”  beginnen.

Aus den vier zugehörigen Spreizfolgen in der Grafik rechts unten erkennt man, dass bei konstanter Chipdauer  T_c  der Nutzer mit dem Spreizfaktor  J = 2  mit höherer Datenrate übertragen kann als die Teilnehmer mit  J = 4  bzw.  J = 8, da seine Bitdauer  T_{\rm B}  kleiner ist.

Aus der Grafik erkennt man weiter, dass die periodische KKF an der Stelle  τ = 0  stets Null ist.

  • Das heißt:   Bildet man das Produkt von zwei beliebigen dieser Folgen und integriert man über den dargestellten Zeitbereich, so ergibt sich stets der Wert 0.
  • Das bedeutet auch:   Ein OVSF–Code ist orthogonal zu allen anderen OVSF–Codes der gleichen Familie, solange es nicht zu Verschiebungen kommt.


Hinweis:   Die Animation  OVSF–Codes  zeigt den Konstruktionsalgorithmus dieser Codes und die zulässige Auswahl der Spreizfolgen.


Aufgaben zum Kapitel


Aufgabe 5.3: PAKF von PN–Sequenzen

Aufgabe 5.3Z: Realisierung einer PN–Sequenz

Aufgabe 5.4:   Walsh–Funktionen (PKKF, PAKF)

Zusatzaufgabe 5.4Z:   OVSF–Codes


Quellenverzeichnis

  1. Ziemer, R.; Peterson, R. L.: Digital Communication and Spread Spectrum Systems. New York: McMillon, 1985.
