Aufgabe 1.3Z: Thermisches Rauschen

Aus LNTwww
Version vom 16. November 2021, 14:33 Uhr von Guenter (Diskussion | Beiträge)
(Unterschied) ← Nächstältere Version | Aktuelle Version (Unterschied) | Nächstjüngere Version → (Unterschied)
Wechseln zu:Navigation, Suche

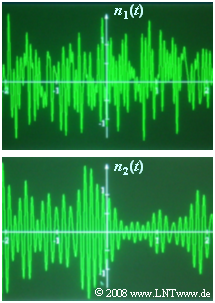

Beispielhafte Signale für
TP– und BP–Rauschen

Eine fundamentale und bei jedem Nachrichtensystem auftretende Störung ist  Thermisches Rauschen,  da jeder Widerstand  $R$  mit der absoluten Temperatur  $θ$  (in „Grad Kelvin”)  ein Rauschsignal  $n(t)$  mit der (einseitigen) Rauschleistungsdichte

$${N_{\rm 0, \hspace{0.05cm}min}}= k_{\rm B} \cdot \theta \hspace{0.3cm}\left(k_{\rm B} = 1.38 \cdot 10^{-23} \hspace{0.05cm}{\rm Ws}/{\rm K}\right)$$

abgibt.  $k_{\rm B}$  bezeichnet man als die  "Boltzmann–Konstante".

Allerdings ist diese aus physikalischen Gründen auf  $6\text{ THz}$  begrenzt.  Weiterhin ist zu beobachten,  dass der Minimalwert  ${N_{\rm 0, \hspace{0.05cm}min}}$  nur bei exakter Widerstandsanpassung erreicht werden kann.

Bei der Realisierung einer Schaltungseinheit – zum Beispiel eines Verstärkers – ist die wirksame Rauschleistungsdichte meist deutlich größer,  da sich mehrere Rauschquellen addieren und zudem Fehlanpassungen eine Rolle spielen.  Dieser Effekt wird durch die Rauschzahl  $F \ge 1$  erfasst.  Es gilt:

$$N_0 = F \cdot {N_{\rm 0, \hspace{0.05cm}min}}= F \cdot k_{\rm B} \cdot \theta \hspace{0.05cm}.$$

Für die wirksame Rauschleistung gilt mit der Bandbreite  $B$:

$$N = N_0 \cdot B \hspace{0.1cm} \hspace{0.01cm}.$$
$$N = N_0 \cdot B\cdot R = \sigma_n^2 \hspace{0.01cm}.$$
  • Nach der ersten Gleichung ergibt sich die tatsächliche,  physikalische Leistung in  „Watt”  $\rm (W)$.
  • Nach der zweiten Gleichung hat das Ergebnis die Einheit  „$\rm V^{ 2 }$”.
  • Das heißt:   Hier ist die Leistung – wie in der Nachrichtentechnik oft üblich – auf den Bezugswiderstand  $R = 1\ Ω$  umgerechnet.
  • Diese Gleichung muss auch herangezogen werden,  um den Effektivwert  (die Streuung)  $σ_n$  des Rauschsignals  $n(t)$  zu berechnen.


Alle Gleichungen gelten unabhängig davon,  ob es sich um Tiefpass– oder Bandpass–Rauschen handelt.  Die Grafik zeigt zwei Rauschsignale  $n_1(t)$  und  $n_2(t)$  gleicher Bandbreite.  In Teilaufgabe  (4)  ist gefragt,  welches dieser Signale am Ausgang eines Tiefpasses bzw. eines Bandpasses auftreten wird.

Die zweiseitige Rauschleistungsdichte von bandbegrenztem Tiefpass–Rauschen  $n_{\rm TP}(t)$  lautet:

$$ {\it \Phi}_{n, {\hspace{0.05cm}\rm TP}}(f) = \left\{ \begin{array}{c} N_0/2 \\ 0 \\ \end{array} \right. \begin{array}{*{10}c} {\rm{f\ddot{u}r}} \\ \\ \end{array}\begin{array}{*{20}c} {\left| \hspace{0.005cm} f\hspace{0.05cm} \right| < B,} \\ {\rm sonst.} \\ \end{array}$$

Dagegen gilt bei bandpassartigem Rauschen  $n_{\rm BP}(t)$  mit der Mittenfrequenz  $f_{\rm M}$:

$${\it \Phi}_{n, {\hspace{0.05cm}\rm BP}}(f) = \left\{ \begin{array}{c} N_0/2 \\ 0 \\ \end{array} \right. \begin{array}{*{10}c} {\rm{f\ddot{u}r}} \\ \\ \end{array}\begin{array}{*{20}c} {\left| \hspace{0.005cm} f - f_{\rm M}\hspace{0.05cm} \right| < B/2,} \\ {\rm sonst.} \\ \end{array}.$$

Für alle nachfolgenden numerischen Berechnungen wird vorausgesetzt:

$$ F = 10, \hspace{0.2cm}\theta = 290\,{\rm K},\hspace{0.2cm}R = 50\,{\rm \Omega},\hspace{0.2cm}B = 30\,{\rm kHz},\hspace{0.2cm}f_{\rm M} = 0 \hspace{0.1cm}{\rm bzw.}\hspace{0.1cm}100\,{\rm kHz}\hspace{0.05cm}.$$



Hinweise:

  • Die Aufgabe gehört zum Kapitel  Qualitätskriterien.
  • Bezug genommen wird insbesondere auf die Seite  Einige Anmerkungen zum AWGN–Kanalmodel.
  • Durch die Angabe der Leistungen in  $\rm W$att  sind diese unabhängig vom Bezugswiderstand  $R$, während die Leistung mit der Einheit  $\rm V^2$  nur für  $R = 1\ \Omega$  direkt ausgewertet werden kann.



Fragebogen

1

Berechnen Sie die Rauschleistungsdichte  $N_0$  mit der Rauschzahl  $F = 10$  und  $θ = 290^\circ$  Kelvin.

$N_0 \ = \ $

$\ \cdot 10^{ -20 }\ \text{W/Hz}$

2

Wie groß ist die maximale Rauschleistung (ohne Bandbegrenzung)?

$N_{\rm max} \ = \ $

$\ \cdot 10^{ -6 }\ \text{W/Hz}$

3

Welche Rauschleistung  $N$  ergibt sich mit der Bandbreite  $B = 30\text{ kHz}$?  Wie groß ist der Rauscheffektivwert  $σ_n$?

$N \ = \ $

$\ \cdot 10^{ -16 }\ \text{W/Hz}$
$σ_n \ = \ $

$\ \cdot 10^{ -6 }\ \text{V}$

4

Welches der Signale –  $n_1(t)$  oder  $n_2(t)$  – zeigt Tiefpass– und welches Bandpass–Rauschen?

Das Rauschsignal  $n_1(t)$  hat Tiefpass–Charakter.
Das Rauschsignal  $n_1(t)$  hat Bandpass–Charakter.

5

Welchen Wert hat die Rauschleistungsdichte des Tiefpass–Rauschens bei der Frequenz  $f = 20\text{ kHz}$?  Es gelte  $B = 30\text{ kHz}$.

${\it Φ}_{n, \hspace{0.05cm}\rm TP}(f = 20 \ \rm kHz) \ = \ $

$\ \cdot 10^{ -12 }\ \text{W/Hz}$

6

Welchen Wert besitzt die Rauschleistungsdichte des Bandpass–Rauschens bei  $f = 120\text{ kHz}$?  Es gelte  $f_{\rm M} = 100\text{ kHz}$  und  $B = 30\text{ kHz}$.

${\it Φ}_{n, \hspace{0.05cm}\rm BP}(f = 120 \ \rm kHz) \ = \ $

$\ \cdot 10^{ -12 }\ \text{W/Hz}$


Musterlösung

(1)  Mit der Boltzmann–Konstante  $k_{\rm B}$  gilt:

$$N_0 = F \cdot k_{\rm B} \cdot \theta = 10 \cdot 1.38\hspace{0.05cm}\cdot 10^{-23} \hspace{0.05cm}\frac{\rm Ws}{\rm K}\cdot 290\,{\rm K} \hspace{0.15cm}\underline {\approx 4\hspace{0.05cm}\cdot 10^{-20} \hspace{0.05cm}{\rm W}/{\rm Hz}}\hspace{0.05cm}.$$

(2)  Die angegebene Rauschleistungsdichte  $N_0$  ist physikalisch auf  $6$  THz begrenzt.  Damit beträgt die maximale Rauschleistung:

$$N_{\rm max} = 4\hspace{0.05cm}\cdot 10^{-20} \hspace{0.08cm}\frac{\rm W}{\rm Hz}\cdot 6 \cdot10^{12} \hspace{0.08cm}{\rm Hz}\hspace{0.15cm}\underline {= 0.24\hspace{0.08cm}\cdot 10^{-6}\;{\rm W}}\hspace{0.05cm}.$$

(3)  Nun ergibt sich für die Rauschleistung:

$$N = N_0 \cdot B = 4\hspace{0.08cm}\cdot 10^{-20} \hspace{0.08cm}\frac{\rm W}{\rm Hz}\cdot 3 \cdot10^{4} \hspace{0.08cm}{\rm Hz}\hspace{0.15cm}\underline {= 12\hspace{0.05cm}\cdot 10^{-16}\;{\rm W}}\hspace{0.05cm}.$$
  • Umgerechnet auf den Bezugswiderstand  $R = 1 \ Ω$:
$$N = N_0 \cdot B \cdot R = 12\hspace{0.05cm}\cdot 10^{-16}\;{\rm W}\hspace{0.05cm} \cdot 50 \; {\rm \Omega}= 6\hspace{0.05cm}\cdot 10^{-14}\;{\rm V^2}\hspace{0.05cm}.$$

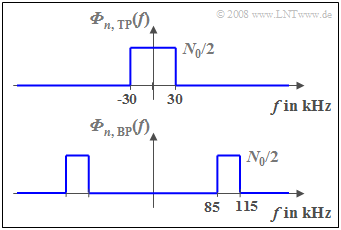

Leistungsdichtespektren bei
bandbegrenztem Rauschen
  • Der Rauscheffektivwert  $σ_n$  ist die Quadratwurzel hieraus:
$$\sigma_n= \sqrt{6\hspace{0.05cm}\cdot 10^{-14}\;{\rm V^2}} \hspace{0.15cm}\underline {= 0.245 \hspace{0.05cm}\cdot 10^{-6}\;{\rm V}}\hspace{0.05cm}.$$


(4)  Richtig ist der Lösungsvorschlag 1:

  • Im Zufallssignal  $n_2(t)$  erkennt man gewisse Regelmäßigkeiten ähnlich einer harmonischen Schwingung – es ist Bandpass–Rauschen.
  • Dagegen handelt es sich beim Signal  $n_1(t)$  um Tiefpass–Rauschen.


(5)  Die Rauschleistungsdichte des Zufallssignals  $n_1(t)$  ist im Frequenzbereich  $|f| < 30$  kHz konstant:

$${\it \Phi}_{n,\hspace{0.05cm}{ \rm TP} }(f) \hspace{-0.05cm}=\hspace{-0.05cm} \frac{N_0}{2} \hspace{0.15cm}\underline {=2\hspace{0.05cm}\hspace{-0.05cm}\cdot \hspace{-0.05cm} 10^{-12} \hspace{0.05cm}{\rm W}/{\rm Hz}}\hspace{0.05cm}.$$
  • Dieser Wert gilt somit auch für die Frequenz  $f = 20$  kHz.


(6)  Wie aus der Grafik hervorgeht, ist  ${\it Φ}_{n, \hspace{0.05cm}\rm BP}(f)$  nur im Bereich zwischen  $85$  kHz und  $115$  kHz ungleich Null,  wenn die Bandbreite  $B = 30$  kHz beträgt.

  • Bei der Frequenz  $f = 120$  kHz ist die Rauschleistungsdichte somit Null:
$${\it Φ}_{n, \hspace{0.05cm}\rm BP}(f = 120 \ \rm kHz)\hspace{0.15cm}\underline{=0}.$$
