A1.2 Schaltlogik (D/B-Wandler)

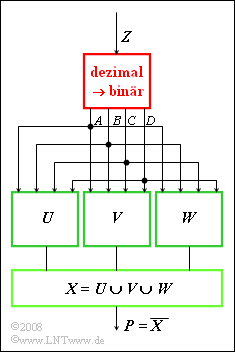

Ein Zahlengenerator $Z$ liefert Dezimalwerte im Bereich von 1 bis 15. Diese werden in Binärzahlen umgewandelt (rot umrandeter Block). Der Ausgang besteht aus den vier Binärwerten $A$ , $B$ , $C$ und $D$ mit abnehmender Wertigkeit. Beispielsweise liefert $Z = 11$ die Binärwerte

$A = 1, B = 0, C = 1, D = 1.$ Mengentheoretisch lässt sich dies wie folgt darstellen:

$Z = 11\qquad\widehat{=}\qquad A \cap\bar{ B} \cap C \cap D$ Aus den binären Größen A, B, C und D werden drei weitere Boolsche Ausdrücke gebildet, deren Vereinigungsmenge mit X bezeichnet wird:

$U = A \cap \bar{D}$

$V = \bar{A} \cap B \cap \bar{D}$

$W, wobei \, \bar{W} = \bar{A} \cup \bar{D} \cup (\bar{B} \cap C) \cup (B \cap \bar{C}).$ Für die folgenden Fragen ist zu berücksichtigen, dass

$Z = 0 ⇒ A = B = C = D = 0$ bereits durch den Zahlengenerator ausgeschlossen ist. Beachten Sie ferner, dass nicht alle Eingangsgrößen

$A$ ,

$B$ ,

$C$ und

$D$ zur Berechnung aller Zwischengrößen

$U$ ,

$V$ und

$W$ herangezogen werden. Hinweis: Diese Aufgabe bezieht sich auf den Lehrstoff von Kapitel 1.2. Eine Zusammenfassung der theoretischen Grundlagen mit Beispielen bringt das nachfolgende Lernvideo:

Fragebogen zu "A1.2 Schaltlogik (D/B-Wandler)"

	Die Signalfrequenz beträgt etwa $f$ = 250 Hz.
	Die Signalfrequenz beträgt etwa $f$ = 500 Hz.
	Die Signalfrequenz beträgt etwa $f$ = 1 kHz.

	Das Signal ist gegenüber $q(t)$ unverzerrt.
	Das Signal weist Verzerrungen auf.
	Das Signal ist gegenüber $q(t)$ verrauscht.

	Das Signal ist gegenüber $q(t)$ unverzerrt.
	Das Signal weist Verzerrungen auf.
	Das Signal ist gegenüber $q(t)$ verrauscht.

$\alpha =$

$\tau =$

ms

Musterlösung

1. 2. 3. 4. 5. 6. 7.
