Signal–zu–Rausch–Leistungsverhältnis bei PM

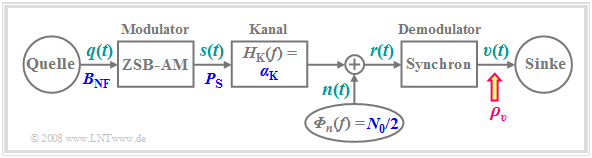

Zur Untersuchung des Rauschverhaltens gehen wir wieder vom so genannten AWGN–Kanal aus und berechnen das Sinken–SNR ρ_υ in Abhängigkeit


  • der Frequenz (Bandbreite) B_{\rm NF} des cosinusförmigen Quellensignals,
  • der Sendeleistung P_{\rm S},
  • des Kanaldämpfungsfaktors α_{\rm K}, und
  • der (einseitigen) Rauschleistungsdichte N_0.


Eine ausführliche Modellbeschreibung findet man im Kapitel 1.2.


SNR bei Phasenmodulation


Ist die Leistungskenngröße \xi = \frac{\alpha_{\rm K}^2 \cdot P_{\rm S}}{N_0 \cdot B_{\rm NF}}

Das bedeutet, dass das Sinken–SNR mit wachsendem η quadratisch zunimmt.

Die exakte Berechnung von ρ_υ ist nicht ganz einfach und auch langwierig. Hier soll nur der Rechenweg kurz geschildert werden:

  • Man approximiert das weiße Rauschen n(t) mit der Bandbreite B_{\rm HF} durch eine Summe von Sinusstörern im Abstand f_{\rm St} (siehe Skizze im nächsten Abschnitt).
  • Man berechnet für jeden einzelnen Sinusstörer das S/N–Verhältnis nach der Demodulation und addiert die einzelnen Beiträge, die nun alle im Tiefpassbereich |f| < B_{\rm NF} liegen.
  • Das obige einfache Ergebnis erhält man nach dem Grenzübergang f_{\rm St} → 0. Die Summe geht dann in ein Integral über und dieses kann unter Ausnutzung einiger Näherungen gelöst werden.
