# ÜBERBLICK ZUM ERSTEN HAUPTKAPITEL #


Dieses Buch behandelt mit  Modulation und Demodulation  zwei klassische und wichtige Verfahren der Nachrichtentechnik,  die zum einen bereits eine sehr lange Tradition haben,  sich aber andererseits stets weiter entwickeln.

Bevor in den folgenden Kapiteln die analoge Amplituden– und Winkelmodulation sowie die heute wichtigeren digitalen Modulationsverfahren im Detail beschrieben werden,  sollen in diesem ersten Kapitel die für alle Systeme gleichermaßen gültigen Definitionen und Beschreibungsgrößen erläutert werden.

Dieses Kapitel behandelt im Einzelnen:

  • die  »Zielsetzungen«  von Modulation und Demodulation,
  • die  »Unterschiede und Gemeinsamkeiten«  von analogen  und  digitalen«  Modulationsverfahren,
  • das  »Signal–zu–Stör–Leistungsverhältnis«  als ein sehr allgemeines Qualitätskriterium,
  • die  »linearen  und  nichtlinearen Verzerrungen«  aufgrund von Modulation/Demodulation,
  • die Degradation bei Vorhandensein  »stochastischer Störungen«  – zum Beispiel von  »Rauschen«,
  • ein  »gemeinsames Modell«  zur Beschreibung von Amplituden– und Winkelmodulation,
  • die Beschreibung durch das  »analytische Signal  bzw. das  äquivalente Tiefpass–Signal«.

Betrachtetes Nachrichtenübertragungssystem

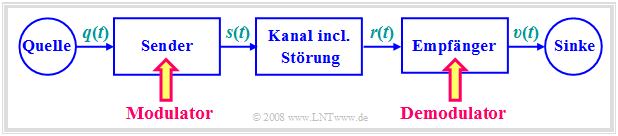

Betrachtetes Nachrichtenübertragungssystem im Buch  "Modulationsverfahren"

Im gesamten Buch  »Modulationsverfahren«  wird von dem hier dargestellten Blockschaltbild ausgegangen.

Das Übertragungsmedium   ⇒   physikalischer Übertragungskanal  wird hier durch seinen  Frequenzgang   $H_{\rm K}(f)$  beschrieben.

Betrachtet werden:

  • Elektrische Leitungen  (Koaxialkabel, Twisted Pair, usw.),
  • Lichtwellenleiter  (Multimode– bzw. Monomode–Glasfaser),
  • Funkverbindungen  (Richtfunk, Satellitenfunk, Mobilfunk, usw.).


Weiter ist anzumerken:

  • Das zur Übertragung anstehende Quellensignal  $q(t)$  sei ein  Analogsignal,  zum Beispiel Sprache,  Musik oder der Ausgang einer  (analogen)  Kamera.  Das zugehörige Spektrum  $Q(f)$  sei auf den Frequenzbereich  $|f| ≤ B_{\rm NF}$  begrenzt,  wobei der Index für „Niederfrequenz” steht.
  • Der mittlere Block in obigem Bild beinhaltet auch Störungen  (Interferenzen,  Übersprechen anderer Nutzer,  Impulsstörungen durch Starkstromleitungen,  etc.)  und Rauschquellen wie Widerstands–  und  Halbleiterrauschen.  Diese werden durch das  Störleistungsdichtespektrum  ${\it Φ}_n(f)$  erfasst.
  • Aufgabe eines solchen Nachrichtenübertragungssystems ist es,  die im Quellensignal  $q(t)$  enthaltene Nachricht bzw. Information – man beachte die  unterschiedliche Bedeutung dieser Größen  – zur räumlich entfernten Sinke zu übertragen mit der Maßgabe,  dass sich das Sinkensignal  $v(t)$  „möglichst wenig” von  $q(t)$  unterscheidet.
  • Ein häufig auftretendes Problem ist,  dass der Kanal für die direkte Übertragung des Quellensignals  $q(t)$  ungeeignet ist,  da dieses „ungünstige Frequenzen” beinhaltet.  So kann ein Musiksignal mit Frequenzen bis ca.  $\text{15 kHz}$  nicht direkt per Funk übertragen werden,  da eine Funkausbreitung erst ab etwa $\text{100 kHz}$ möglich ist.
  • Abhilfe schafft hier nur eine Signalumsetzung beim Sender,  die man  Modulation  nennt.  Das Ausgangssignal des Modulators wird im Folgenden einheitlich als Sendesignal  $s(t)$  bezeichnet.  Dieses liegt im allgemeinen bei höheren Frequenzen als das Quellensignal  $q(t)$.
  • Die  Demodulation  ist die Signalrücksetzung beim Empfänger,  um aus dem hochfrequenten Empfangssignal  $r(t)$  das niederfrequente Sinkensignal  $v(t) ≈ q(t)$  zu gewinnen.  Bei realem Kanal ist aufgrund des stets vorhandenen Rauschens  $n(t)$  das Wunschergebnis  $v(t) \equiv q(t)$  allerdings nicht möglich.


Anpassung an Übertragungskanal und Störspektrum


Die vorrangige Aufgabe der Modulation  (im hier gemeinten Sinne)  ist es,  das Nachrichtensignal durch Zusetzen eines höherfrequenten Trägersignals mit der Trägerfrequenz  $f_{\rm T}$  in eine andere Frequenzlage zu verschieben,

  • mit günstigerem Frequenzgang  $H_{\rm K}(f)$  und/oder
  • mit günstigerem Störleistungsdichtespektrum  ${\it Φ}_n(f)$.

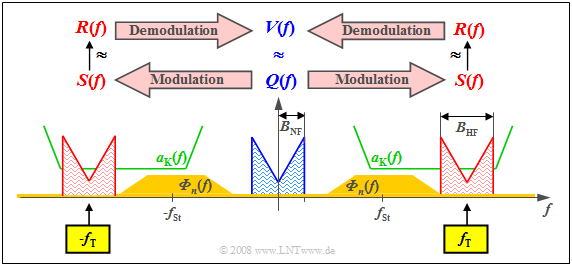

$\text{Beispiel 1:}$  Die Grafik zeigt in blau das Spektrum  $Q(f)$  mit Bandbreite  $B_{\rm NF}$.  Grün eingezeichnet ist der Dämpfungsverlauf  $a_{\rm K}(f) = \ –\ln \ \vert H_{\rm K}(f) \vert $  des Kanals, der hier in einem ausreichend großen Frequenzbereich günstige Eigenschaften mit konstant geringer Dämpfung zeigt.

Ockerfarben sehen Sie das Störleistungsdichtespektrum  ${\it Φ}_n(f)$, das wegen des thermischen Rauschens im gesamten Frequenzbereich nicht verschwindet und bei unserem konstruierten Beispiel um die Frequenz  $f_{\rm St}$  aufgrund äußerer Störungen besonders große Werte annimmt.

Zur Verdeutlichung von Modulation und Demodulation

Diese Randbedingungen machen deutlich:

  • Man muss die Trägerfrequenz  $f_{\rm T}$  in etwa so wie eingezeichnet wählen,  damit  $S(f)$  bestmöglich hinsichtlich Verzerrungen und Störungen/Rauschen übertragen werden kann.  Es ergibt sich so ein Frequenzband ausreichender Qualität der Breite  $B_{\rm HF} = 2 · B_{\rm NF}$.
  • Die Verschiebung des Quellensignal–Spektrums  $Q(f)$  um die Trägerfrequenz  $f_{\rm T}$  nach rechts – und aufgrund systemtheoretischer Betrachtungsweise beidseitiger Frequenzen auch um den gleichen Abstand nach links – beschreibt die  "Modulation".
  • Dagegen versteht man unter  "Demodulation"  die Signalumsetzung in Gegenrichtung.  Ausgehend vom Empfangsspektrum  $R(f)$,  das sich vom Sendespektrum  $S(f)$  aufgrund von Dämpfung und Rauschen zumindest geringfügig unterscheidet,  kommt man zur Spektralfunktion  $V(f) ≈ Q(f)$  des Sinkensignals.


Weitere Gründe für Modulation/Demodulation werden in den nachfolgenden Abschnitten genannt.

Bündelung von Kanälen – Frequenzmultiplex


Ein weiterer Vorteil der Modulation mit einer harmonischen Schwingung als Trägersignal liegt darin,  dass ein einziger Übertragungskanal ausreichender Bandbreite von mehreren Teilnehmern gleichzeitig genutzt werden kann.  Man spricht dann

  • von  Frequenzmultiplex $\rm (FM)$
  • bzw.  Frequency Division Multiplexing   $\rm (FDM)$,  oder auch

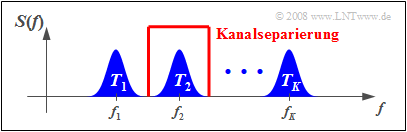

Das Prinzip von Frequenzmultiplex
  • von  Frequency Division Multiple Access $\rm (FDMA)$.


Die Grafik verdeutlicht den Sachverhalt.  Über einen physikalischen Kanal entsprechender Bandbreite sollen  $K$  Nachrichtensignale gleichzeitig übertragen werden.  Die Teilkanäle sind hier mit  $T_1$, ... , $T_K$  bezeichnet.  Man geht folgendermaßen vor:

  • Man moduliert die Quellensignale  $q_1(t)$,  $q_2(t)$, ... ,  $q_k(t)$, ... ,  $q_K(t)$  der Teilnehmer mit unterschiedlichen Trägerfrequenzen  $f_1$,  $f_2$, ... ,  $f_k$, ... ,  $f_K$.
  • Man fasst die Sendesignale  $s_1(t)$,  $s_2(t)$, ... ,  $s_K(t)$  zu einem Gesamtsignal  $s(t)$  zusammen, so dass eine Mehrfachausnutzung der Übertragungseinrichtungen möglich ist.
  • Zur Demodulation von  $s_k(t)$  verwendet man die spezielle Trägerfrequenz  $f_k$.  Durch Filterung erreicht man  $v_k(t) = q_k(t)$,  allerdings nur bei vernachlässigbarem Rauschen.
    Man nennt den Vorgang  "Kanalseparierung".


$\text{Beispiel 2:}$  Die Frequenzmultiplextechnik wird schon seit vielen Jahrzehnten in der analogen TV– und Rundfunk–Übertragung angewandt.

  • So können ausreichend viele Programme berücksichtigt werden, zum Beispiel im UHF–Band  $($Frequenzen zwischen $\text{470 MHz}$ und $\text{850 MHz)}$  mehr als vierzig TV–Programme im Kanalabstand von  $\text{8 MHz}$.
  • Seit etwa 2004 wird die analoge TV–Übertragung in diesem Frequenzband allerdings mehr und mehr durch den neuen digitalen Video–Standard  "Digital Video Broadcast – Terrestrical"  $\rm (DVB–T)$  verdrängt, der ebenfalls FDMA nutzt.


$\text{Beispiel 3:}$

  • In der optischen Übertragungstechnik bezeichnet man dieses FDMA–Verfahren als  Wellenlängenmultiplex  bzw.  "Wave–length Division Multiplex"  $\rm (WDM)$.
  • Damit kann man derzeit (2005) über einen einzigen Lichtwellenleiter gleichzeitig  $160$  Digitalsignale à  $\text{10 Gbit/s}$  übertragen   ⇒   Gesamtbitrate:  $\text{1.6 Tbit/s}$.

Analoges Übertragungssystem vs. digitales Übertragungssystem


Für das gesamte Buch „Modulationsverfahren” wird vorausgesetzt,  dass das Quellensignal  $q(t)$  und das Sinkensignal  $v(t)$  jeweils Analogsignale seien.

  • Sie können also sowohl zeitkontinuierlich als auch wertkontinuierlich sein.
  • Damit ist aber noch nicht festgelegt, ob die eigentliche Übertragung analog oder digital erfolgt.

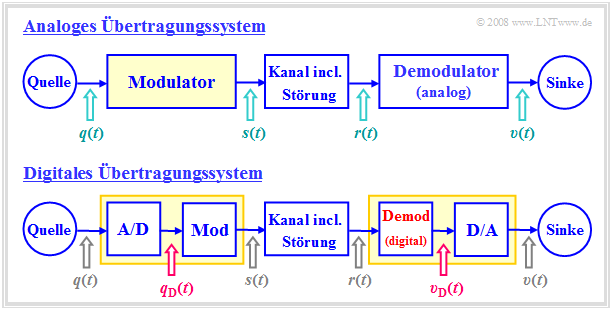

Analoges Übertragungssystem (oben) und digitales Übertragungssystem (unten)

Die beiden Blockschaltbilder verdeutlichen die wesentlichen Unterschiede zwischen einem analogen und einem digitalen Nachrichtenübertragungssystem.  Man erkennt:

  • Bei analoger Modulation ist das Quellensignal  $q(t)$  immer ein Analogsignal und damit sowohl wert– als auch zeitkontinuierlich.
  • Bei digitaler Modulation ist das Modulator–Eingangssignal  $q_{\rm D}(t)$  stets digital,  also sowohl wertdiskret als auch zeitdiskret.
  • Bei digitaler Modulation eines analogen Audio– oder Videosignals muss dieses zunächst A/D–gewandelt werden:  $q(t) \ \rightarrow \ q_{\rm D}(t)$.
  • Funktional unterscheidet sich der Modulator des Digitalsystems  $\rm (Mod)$  nicht vom Modulator des analogen Übertragungssystems.
  • Die Demodulatoren unterscheiden sich aber prinzipiell:  Der obere liefert das Analogsignal  $v(t)$, der untere das Digitalsignal  $v_{\rm D}(t)$.
  • Nach der digitalen Übertragung eines Analogsignals  (z.B. Audio oder Video)  muss somit noch eine D/A–Wandlung erfolgen.


$\text{Beispiel 4:}$  Die beiden Grafiken zeigen die jeweiligen Eingangssignale  (jeweils blau gestrichelt)  und Ausgangssignale  (durchgehend rot)  des Modulators bei einem analogen und einem digitalen Übertragungssystem.

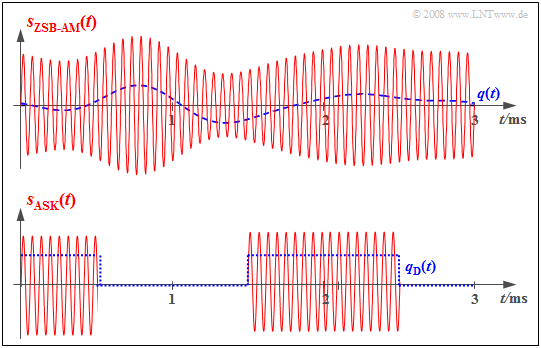

Beispielhafte Signale bei analoger und digitaler Amplitudenmodulation
  • Die untere Grafik beschreibt die digitale Form der Amplitudenmodulation   ⇒  Amplitude Shift Keying  $\text{(ASK)}$.
  • Hier ist das Modulatoreingangssignal  $q_{\rm D}(t)$  digital und aus dem Signal $q(t)$ durch Abtastung, Quantisierung und PCM–Codierung entstanden.
  • Das Sendesignal  $s(t)$  zeigt,  dass der Modulator beim digitalen und beim analogen Übertragungssystem eine ähnliche Funktion hat.


Analoge Modulationsverfahren haben derzeit (2005) vor allem für die Verbreitung von Rundfunk– und Fernsehprogrammen noch eine gewisse Bedeutung, werden aber auch in diesem Bereich mehr und mehr durch entsprechende Digitalverfahren verdrängt.  Trotzdem nehmen die Analogverfahren in  diesem Buch  einen breiteren Raum ein:


$\text{Die Gründe hierfür sind:}$

  • Aufgrund der hohen Kosten bei der Umrüstung bestehender sowie der Einführung neuer Systeme werden auch für die Analogsysteme noch längere Laufzeiten prognostiziert.
  • Viele Komponenten eines Analogsystems werden ebenso bei den digitalen Modulationsverfahren benötigt,  zum Beispiel der in beiden Varianten verwendete Synchrondemodulator.
  • Die typische Vorgehensweise bei der Untersuchung nachrichtentechnischer Aspekte lässt sich bei Analogsystemen umfassender – und oft auch verständlicher – erklären als bei Digitalsystemen.


Zur Entwicklung der analogen Modulationsverfahren


Es folgen einige Daten zur geschichtlichen Entwicklung der analogen Modulation.  Meilensteine für die Entwicklung der analogen Modulationsverfahren auf Trägerfrequenzbasis waren:

  • die Einführung des regulären Rundfunkdienstes  (1923),
  • der Beginn der Trägerfrequenztelefonie  (1923),
  • die Einführung des regulären Fernsehdienstes  (1935),
  • die erste Satellitenübertragung  (1945),
  • die Einführung des NTSC–Farbfernsehens  (1953),
  • die Einführung des PAL–Farbfernsehens  (1967).


Voraussetzungen für diese Entwicklungen waren unter anderem folgende Erfindungen in der Vergangenheit:

Vorteile der digitalen Modulationsverfahren


Die Vorteile der digitalen Modulationsverfahren sind vielfältig:

  • Die Realisierung eines Digitalsystems kann ebenfalls digital erfolgen und die Schaltungen sind in hohem Maße integrierbar  (VLSI – "Very Large Scale Integration").
  • Die Übertragungsqualität ist meist sehr gut, da sich (Rausch–)Störungen nur dann bemerkbar machen,  wenn sie größer als ein vorgegebener Schwellenwert sind.
  • Wegen der möglichen Signalregenerierung in regelmäßigen Abständen durch so genannte Regeneratoren können sehr große Entfernungen mit hinreichend guter Übertragungsqualität überbrückt werden.
  • Die Datenübertragung  – zum Beispiel zwischen Server und Client –  bietet sich in digitaler Form an,  da jedes Datensignal bereits digital ist.  Analogsignale müssen vor der Übertragung digitalisiert werden.
  • Durch die einheitliche Übertragung von Sprach–,  Bild– und Datensignalen ist es möglich,  ein gemeinsames und leistungsfähiges Netz für viele Telekommunikationsdienste aufzubauen.
  • Es existieren einfache und sehr effiziente Verschlüsselungs– und Datensicherungsmechanismen für Digitalsignale,  was eine wichtige Voraussetzung für sicherheitskritische Anwendungen ist.
  • Bei einem Digitalsystem können  – eventuell zusätzlich zu Frequenzmultiplex –  auch die Vorteile von Zeitmultiplexverfahren genutzt werden,  die nachfolgend beschrieben werden.


Alle in den letzten Jahren entwickelten Systeme sind digital, zum Beispiel:

  •   "Compact Disc"   (CD) – digitales Speichermedium  (Philips, 1982),
  •   "Digital European Cordless Telephone"   (DECT) – schnurloses Telefon  (1992),
  •   "Global System for Mobile Communication"   (GSM) – europäisches Mobilfunksystem  (1992),
  •   "Integrated Services Digital Network"   (ISDN) – digitales Telefonnetz  (in Europa 1993),
  •   "Digital Audio Broadcast"   (DAB) – digitaler Rundfunk  (2001),
  •   "Digital Video Broadcast"   (DVB) – digitales Fernsehen  (2002),
  •   "Digital Subscriber Line"   (DSL) – schnelle Rechnerkopplung  (2002),
  •   "Universal Mobile Telephone System"  (UMTS) – Mobilfunk der 3. Generation (2003),
  •   "Long Term Evolution"   (LTE) – Mobilfunk der 4. Generation  (2011).


Die Zahlen in Klammern geben jeweils die Jahreszahl des ersten Einsatzes an.  Meistens hat es von der Erfindung über die Standardisierung bis hin zur Entwicklung eines einsatzfähigen Systems mehr als ein Jahrzehnt gedauert.

  • In vierten Hauptkapitel  dieses Buches  sind die digitalen Modulationsverfahren zusammenfassend dargestellt.
  • Eine detaillierte Beschreibung  (Berechnung der Fehlerwahrscheinlichkeit,  Aspekte der Systemoptimierung, usw.)  finden Sie im Buch  Digitalsignalübertragung.

Zeitmultiplexverfahren

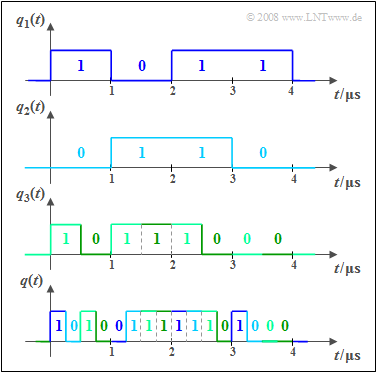

Zur Verdeutlichung von Zeitmultiplex

Bei einem Digitalsystem kann zur gemeinsamen Nutzung eines Übertragungskanals durch mehrere Nutzer neben Frequenzmultiplex auch die Zeitmultiplextechnik eingesetzt werden.

Die Grafik soll das Prinzip an einem Beispiel verdeutlichen:

  • Die Signale  $q_1(t),   q_2(t)$  und  $q_3(t)$  sind binär und werden durch Amplitudenkoeffizienten  $(0$  oder  $1)$  vollständig beschrieben.  Es liegt eine  zeitdiskrete Signaldarstellung  vor  $($Symboldauer  $T = 1\ \rm µ s)$.
  • Für die Bitraten dieser beiden ersten Signale gilt jeweils  $R_1 = R_2 = 1/T = \text{1 Mbit/s}$.  Dagegen ist die Bitrate von  $q_3(t)$  doppelt so groß,  also  $R_3 = \text{2 Mbit/s}$.
  • Unten dargestellt ist das gemeinsame Zeitmultiplex–Ausgangssignal  $q(t)$  mit der Gesamtbitrate  $R = R_1 + R_2 + R_3 = \text{4 Mbit/s}$.  Der Bezug zu den Eingangssignalen ist farblich gekennzeichnet.
  • Nach der Übertragung von  $q(t)$  über den physikalischen Kanal müssen die Teilsignale  $v_1(t)$, ... ,  $v_3(t)$  beim Empfänger wieder getrennt werden.  Man nennt diese Funktionseinheit den  "Demultiplexer".
  • In der Praxis erfolgt das Multiplexen meist nicht bitweise,  sondern den Teilnehmern werden in einem festen Raster Zeitschlitze zur Verfügung gestellt, in denen Bitrahmen übertragen werden.
