Aufgabe 4.09Z: Periodische AKF

Aus LNTwww
Wechseln zu:Navigation, Suche

Rechtecksignal, periodisch, mehrstufig

Wir betrachten in dieser Aufgabe einen periodischen und gleichzeitig ergodischen stochastischen Prozess  $\{x_i(t)\}$,  der durch die dargestellte Musterfunktion  $x(t)$  vollständig charakterisiert ist.

Weitere Mustersignale des Zufallsprozesses  $\{x_i(t)\}$  erhält man durch Verschiebung um unterschiedlich große Verzögerungen  $\tau_i$,  wobei  $\tau_i$  als gleichverteilt zwischen  $0$  und der Periodendauer  $T_0$  angenommen wird.



Hinweis:  Die Aufgabe gehört zum Kapitel  Autokorrelationsfunktion.


Fragebogen

1

Ermitteln Sie die Periodendauer  $T_0$,  normiert auf die in der Skizze definierte Zeitdauer  $T$.

$T_0/T \ = \ $

2

Wie groß ist der Gleichsignalanteil  (lineare Mittelwert)  $m_x$  des beschriebenen Prozesses  $\{x_i(t)\}$?

$m_x \ = \ $

$\ \rm V$

3

Wie groß ist die  (auf den Widerstand  $1 \hspace{0.05cm} \rm \Omega$  bezogene)  Prozessleistung?

$P_x \ = \ $

$\ \rm V^2$

4

Berechnen Sie die AKF-Werte für  $\tau = T$  und  $\tau = 2T$.

$\varphi_x(\tau = T) \ = \ $

$\ \rm V^2$
$\varphi_x(\tau = 2T) \ = \ $

$\ \rm V^2$

5

Skizzieren Sie den AKF-Verlauf unter Berücksichtigung möglicher Symmetrieen.
Welche Werte ergeben sich für  $\tau = 3T$  und  $\tau = 4T$?

$\varphi_x(\tau = 3T) \ = \ $

$\ \rm V^2$
$\varphi_x(\tau = 4T)\ = \ $

$\ \rm V^2$

6

Berechnen Sie den Erwartungswert der AKF bezüglich aller  $\tau$-Werte.  Interpretieren Sie das Ergebnis.

${\rm E}\big[\varphi_x(\tau)\big]\ = \ $

$\ \rm V^2$


Musterlösung

Zur AKF–Berechnung

(1)  Die  (normierte)  Periodendauer beträgt  $T_0/T \hspace{0.15cm}\underline{= 5}.$


(2)  Aufgrund der Periodizität genügt die Mittelung über eine Periodendauer  $T_0$:

$$m_x = \frac{1}{T_0} \cdot \int_0^{T_0} x(t) \hspace{0.1cm}{\rm d} t = \frac{1}{5 T} \cdot (2\hspace{0.05cm}{\rm V} \cdot 2 T - 2\hspace{0.05cm}{\rm V} \cdot 2 T) \hspace{0.15cm}\underline{= \rm 0.4 \,V}.$$


(3)  In analoger Weise zur letzten Teilaufgabe erhält man für die mittlere Leistung:

$$P_x = \frac{2 T}{5 T} \cdot \big[(\rm 2V)^2 +(- \rm 1V)^2 \big]\hspace{0.15cm}\underline{ = \rm 2 \,V^2}.$$

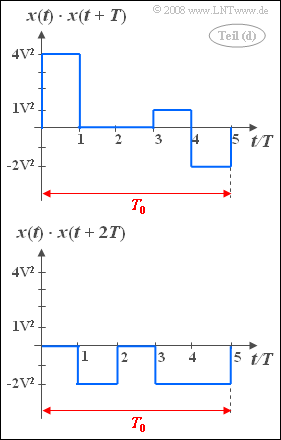

(4)  Die nebenstehende Grafik zeigt jeweils im Bereich von  $0$  bis  $T_0 = 5T$

  • oben das Produkt  $x(t) \cdot x(t+T)$,
  • unten das Produkt  $x(t) \cdot x(t+2T)$.


  • Zu beachten ist,  dass  $x(t+T)$  eine Verschiebung des Signals  $x(t)$  um  $T$  nach links bedeutet.
  • Aus diesen Skizzen folgen die Beziehungen:
$$\varphi_x (T)= \rm {1}/{5 } \cdot (\rm 4V^2 + \rm 1V^2 - \rm 2V^2) \hspace{0.15cm}\underline{= \rm 0.6\, V^2},$$
$$\varphi_x ( 2 T)= \rm {1}/{5 } \cdot(-\rm 2V^2 \cdot 3) \hspace{0.15cm}\underline{= - \rm 1.2 \,V^2}.$$

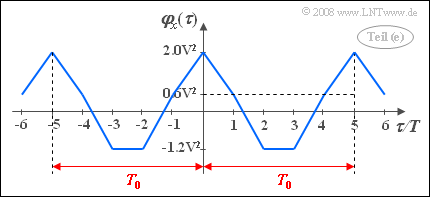

Gesuchte Autokorrelationsfunktion

(5)  Eine Autokorrelationsfunktion ist stets gerade:   $\varphi_x (-\tau)= \varphi_x (\tau)$.

  • Bei periodischen Prozessen ist die AKF zudem ebenfalls periodisch und zwar mit der gleichen Periodendauer  $T_0$  wie die einzelnen Musterfunktionen.  Daraus folgt:
$$\varphi_x ( 0) = \varphi_x (5 T) = \varphi_x (10 T) = \ \text{...} \ = \it P_x = \rm 2 \,V^2,$$
$$\varphi_x (3 T) = \varphi_x (-3 T) =\varphi_x (2 T) = \ \text{...} \ \hspace{0.15cm}\underline{= - \rm 1.2 \,V^2},$$
$$\varphi_x (4 T) = \varphi_x (-4 T) =\varphi_x ( T) = \ \text{...} \ \hspace{0.15cm}\underline{= \rm 0.6 \,V^2}.$$
  • Die berechneten AKF-Werte können durch Geradenabschnitte miteinander verbunden werden,  da die Integration über Rechteckfunktionen stets lineare Teilabschnitte ergibt.



(6)  Die fünf Intervalle  $(0$ bis $T)$,  $(T$ bis $2T)$, ... ,  $(4T$ bis $5T)$  liefern die Beiträge

$$(+1.3; -0.3; -1.2; -0.3; +1.3) \cdot \rm V^2.$$
  • Daraus ergibt sich der Erwartungswert  (lineare Mittelwert):
$${\rm E}\big[\varphi_x(\tau)\big] = 1/5 \cdot (1.3-0.3 -1.2 -0.3 +1.3]\hspace{0.15cm}\underline{= \rm 0.16 \,V^2}.$$
  • Dies entspricht dem Quadrat des Mittelwertes  $m_x$   ⇒   siehe Teilaufgabe  (2).
