Aufgabe 2.5: Scatter-Funktion

Aus LNTwww
Wechseln zu:Navigation, Suche

Verzögerungs–Doppler–Funktion

Für den Mobilfunkkanal als zeitvariantes System gibt es insgesamt vier Systemfunktionen, die über die Fouriertransformation miteinander verknüpft sind.  Mit der in unserem Lerntutorial formalisierten Nomenklatur sind diese:

  • die zeitvariante Impulsantwort  $h(\tau, \hspace{0.1cm}t)$, die wir hier auch mit  $\eta_{\rm VZ}(\tau,\hspace{0.1cm} t)$  bezeichnen,
  • die Verzögerungs–Doppler–Funktion  $\eta_{\rm VD}(\tau,\hspace{0.1cm} f_{\rm D})$,
  • die Frequenz–Doppler–Funktion  $\eta_{\rm FD}(f, \hspace{0.1cm}f_{\rm D})$,
  • die zeitvariante Übertragungsfunktion  $\eta_{\rm FZ}(f,\hspace{0.1cm}t)$  oder  $H(f, \hspace{0.1cm}t)$.


Die Indizes stehen für die  $\rm V\hspace{-0.05cm}$erzögerung  $\tau$,  die   $\rm Z$eit  $t$,  die   $\rm F$requenz  $f$  sowie die  $\rm D$opplerfrequenz  $f_{\rm D}$.

Gegeben ist die Verzögerungs–Doppler–Funktion  $\eta_{\rm VD}(\tau,\hspace{0.05cm} f_{\rm D})$  entsprechend der oberen Grafik:

$$\eta_{\rm VD}(\tau, f_{\rm D}) \hspace{-0.1cm} \ = \ \hspace{-0.1cm} \frac{1}{\sqrt{2}} \cdot \delta (\tau) \cdot \delta (f_{\rm D} - 100\,{\rm Hz})-$$
$$\hspace{1.75cm} \ - \ \hspace{-0.1cm} \frac{1}{2} \cdot \delta (\tau- 1\,{\rm \mu s}) \cdot \delta (f_{\rm D} - 50\,{\rm Hz})- \frac{1}{2} \cdot \delta (\tau- 1\,{\rm \mu s}) \cdot \delta (f_{\rm D} + 50\,{\rm Hz}) \hspace{0.05cm}.$$

In der Literatur wird  $\eta_{\rm VD}(\tau, \hspace{0.1cm}f_{\rm D})$  oft auch Scatter–Funktion genannt und mit  $s(\tau, \hspace{0.1cm}f_{\rm D})$  bezeichnet.

In dieser Aufgabe sollen die zugehörige Verzögerungs–Zeit–Funktion  $\eta_{\rm VZ}(\tau, \hspace{0.1cm}t)$  und die Frequenz–Doppler–Funktion  $\eta_{\rm FD}(f, \hspace{0.1cm}f_{\rm D})$  ermittelt werden.






Hinweise:

  • Die Aufgabe soll den Lehrstoff des Kapitels  Das GWSSUS–Kanalmodell  verdeutlichen.
  • Der Zusammenhang zwischen den einzelnen Systemfunktionen ist in der  Grafik auf der ersten Seite  dieses Kapitels angegeben.
  • Beachten Sie, dass oben die Betragsfunktion  $|\eta_{\rm VD}(\tau, \hspace{0.1cm} f_{\rm D})|$  dargestellt ist, so dass negative Gewichte der Diracfunktionen nicht zu erkennen sind.


Fragebogen

1

Bei welchen  $\tau$–Werten hat die 2D–Impulsantwort  $\eta_{\rm VZ}(\tau, \hspace{0.1cm}t)$  Anteile? Bei

$\tau = 0$,
$\tau = 1 \ \rm µ s$,
anderen  $\tau$–Werte.

2

Berechnen Sie  $|\eta_{\rm VZ}(\tau = 0,\hspace{0.1cm}t)|$.  Welche der folgenden Aussagen treffen zu?

$|\eta_{\rm VZ}(\tau = 0,\hspace{0.1cm} t)|$  ist unabhängig von  $t$.
Es gilt  $\eta_{\rm VZ}(\tau = 0, \hspace{0.1cm}t) = A \cdot \cos {(2\pi f_0 t)}$.
Es gilt  $\eta_{\rm VZ}(\tau = 0, \hspace{0.1cm}t) = A \cdot \sin {(2\pi f_0 t)}$.

3

Berechnen Sie  $|\eta_{\rm VZ}(\tau = 1 \ {\rm µ s},\hspace{0.05cm} t)|$.  Welche der Aussagen treffen zu?

$|\eta_{\rm VZ}(\tau = 1 \ {\rm µ s},\hspace{0.1cm} t)|$  ist unabhängig von  $t$.
Es gilt  $\eta_{\rm VZ}(\tau = 1 \ {\rm µ s}, \hspace{0.1cm}t) = A \cdot \cos {(2\pi f_0 t)}$.
Es gilt  $\eta_{\rm VZ}(\tau = 1 \ {\rm µ s}, \hspace{0.1cm}t) = A \cdot \sin {(2\pi f_0 t)}$.

4

Betrachten Sie nun die Frequenz–Doppler–Darstellung  $\eta_{\rm FD}(f, \hspace{0.1cm}f_{\rm D})$.  Für welche  $f_{\rm D}$–Werte ist diese Funktion ungleich Null? Für

$f_{\rm D} = 0$,
$f_{\rm D} = ± 50 \ \rm Hz$,
$f_{\rm D} = ± 100 \ \rm Hz$.

5

Welche der folgenden Aussagen gelten für  $\eta_{\rm FD}(f,\hspace{0.1cm} f_{\rm D})$?

$|\eta_{\rm FD}(f,\hspace{0.1cm} f_{\rm D} = 100 \ \rm Hz)|$  ist unabhängig von  $f_{\rm D}$.
Es gilt  $\eta_{\rm FD}(f, \hspace{0.1cm}f_{\rm D} = 50 \ {\rm Hz}) = A \cdot \cos {(2\pi t_0 f)}$.
Es gilt  $\eta_{\rm FD}(f, \hspace{0.1cm}f_{\rm D} = 50 \ {\rm Hz}) = A \cdot \sin {(2\pi t_0 f)}$.

6

Wie kommt man zur zeitvarianten Übertragungsfunktion  $\eta_{\rm FZ}(f, \hspace{0.1cm}t)$?

Durch Fouriertransformation von  $\eta_{\rm VD}(\tau,\hspace{0.1cm} f_{\rm D})$  bezüglich  $\tau$.
Durch Fouriertransformation von  $\eta_{\rm VZ}(\tau, \hspace{0.1cm}t)$  bezüglich  $\tau$.
Durch Fourierrücktransformation von  $\eta_{\rm FD}(f,\hspace{0.1cm} f_{\rm D})$  bezüglich  $f_{\rm D}$.


Musterlösung

(1)  Die zeitvariante Impulsantwort  $h(\tau, \hspace{0.1cm} t) = \eta_{\rm VZ}(\tau, \hspace{0.1cm} t)$  ist die Fourierrücktransformierte der Verzögerungs–Doppler–Funktion  $\eta_{\rm VD}(\tau,\hspace{0.1cm} f_{\rm D}) = s(\tau, \hspace{0.1cm} f_{\rm D})$:

$$\eta_{\rm VZ}(\tau, \hspace{0.1cm} t) \hspace{0.2cm} \stackrel{t, \hspace{0.02cm}f_{\rm D}}{\circ\!\!-\!\!\!-\!\!\!-\!\!\bullet} \hspace{0.2cm} \eta_{\rm VD}(\tau,\ f_{\rm D})\hspace{0.05cm}.$$
  • Dementsprechend ist  $\eta_{\rm VZ}(\tau,\hspace{0.1cm} t)$  für alle Werte von  $\tau$  identisch Null, für die auch in der Scatter–Funktion  $\eta_{\rm VD}(\tau,\ f_{\rm D})$  keine Anteile zu erkennen sind.
  • Richtig sind also die Lösungsvorschläge 1 und 2:     Nur für  $\tau = 0$  und  $\tau = 1 \ \rm µ s$  besitzt die zeitvariante Impulsantwort endliche Werte.



(2)  Für die Verzögerung  $\tau = 0$  besteht die Scatter–Funktion  $(\eta_{\rm VD})$  aus einem einzigen Dirac bei  $f_{\rm D} = 100 \ \rm Hz$.

  • Für die gesuchte Zeitfunktion gilt gemäß dem zweiten Fourierintegral:
$$\eta_{\rm VZ}(\tau = 0,\ t) \hspace{-0.1cm} \ = \ \hspace{-0.1cm} \frac{1}{\sqrt{2}} \cdot \int\limits_{-\infty}^{+\infty} \delta (f_{\rm D} - 100\,{\rm Hz}) \cdot {\rm e}^{{\rm j}\hspace{0.05cm}\cdot\hspace{0.05cm} 2 \pi f_{\rm D} t}\hspace{0.15cm}{\rm d}f_{\rm D} =\frac{1}{\sqrt{2}} \cdot {\rm e}^{ {\rm j}\hspace{0.05cm}\cdot \hspace{0.05cm}2 \pi t \hspace{0.05cm}\cdot \hspace{0.05cm}100\,{\rm Hz}} .$$
  • Richtig ist demzufolge der Lösungsvorschlag 1.



(3)  Bei der Verzögerungszeit  $\tau = 1 \ \rm µ s$  besteht die Verzögerungs–Doppler–Funktion dagegen aus zwei Diracfunktionen bei  $±50 \ \rm Hz$,  jeweils mit dem Gewicht  $-0.5$.

  • Die Zeitfunktion ergibt sich damit zu
$$\eta_{\rm VZ}(\tau = 1\,{\rm µ s},\ t) = - \cos( 2 \pi t \cdot 50\,{\rm Hz})\hspace{0.05cm}.$$
  • Diese Funktion lässt sich mit  $A = -1$  und  $f_0 = 50 \ \rm Hz$  gemäß dem Lösungsvorschlag 2 darstellen.



(4)  Die drei Diracfunktionen  $\eta_{\rm VD}(\tau, \hspace{0.05cm}f_{\rm D})$  liegen bei den Dopplerfrequenzen  $+100 \ \rm Hz$,  $+50 \ \rm Hz$  und  $-50 \ \rm Hz$.

  • Für alle anderen Dopplerfrequenzen muss deshalb auch  $\eta_{\rm FD}(f, \hspace{0.05cm}f_{\rm D}) \equiv 0$  sein.
  • Richtig ist hier also der Lösungsvorschlag 2.



(5)  Betrachtet man die Scatter–Funktion  $\eta_{\rm VD}(\tau, \hspace{0.1cm}f_{\rm D})$  in Richtung der $\tau$–Achse, so gibt es bei den Dopplerfrequenzen  $100 \ \rm Hz$  und  $±50 \ \rm Hz$  nur jeweils einen Dirac.

  • Hier ergeben sich in Abhängigkeit von $f$  jeweils komplexe Exponentialschwingungen mit konstantem Betrag  (woraus folgt, dass der Lösungsvorschlag 1 richtig ist):
$$|\eta_{\rm FD}(f, \hspace{0.05cm}f_{\rm D} = 100\,{\rm Hz})| \hspace{-0.1cm} \ = \ \hspace{-0.1cm} {1}/{\sqrt{2}} = {\rm const.}$$
$$| \eta_{\rm FD}(f, \hspace{0.05cm}f_{\rm D}= \pm 50\,{\rm Hz})| \hspace{-0.1cm} \ = \ \hspace{-0.1cm} 0.5 = {\rm const.}$$

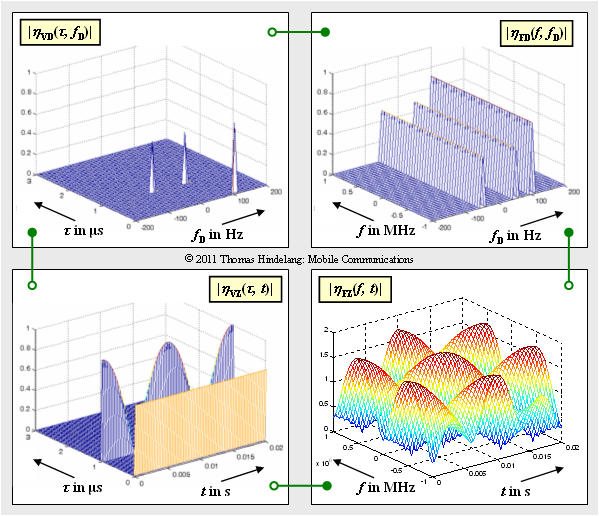

Zusammenhang aller Systemfunktionen

(6)  Wie aus der angegebenen  Grafik  zu ersehen, treffen die Lösungsalternativen 2 und 3 zu.

  • Die Grafik zeigt alle Systemfunktionen.
  • Die Fourierkorrespondenzen (grün eingezeichnet) verdeutlichen die Zusammenhänge zwischen diesen Systemfunktionen.


Hinweis:

Vergleichen Sie die zeitvariante Übertragungsfunktion  $|\eta_{\rm FZ}(f, \hspace{0.1cm} t)|$  im Bild unten rechts mit der entsprechenden Grafik für  Aufgabe 2.4:

  • Die jeweils dargestellten Betragsfunktionen unterscheiden sich signifikant, obwohl  $|\eta_{\rm VZ}(\tau,\ t)|$  in beiden Fällen gleich ist.
  • In der Aufgabe 2.4 wurde für  $\eta_{\rm VZ}(\tau = 1 \ {\rm µ s},\ t)$  implizit ein Cosinus vorausgesetzt, hier eine Minus–Cosinusfunktion.
  • Die  (nicht explizit)  angegebene Verzögerungs–Dopplerfunktion für die Aufgabe 2.4 lautete:
$$\eta_{\rm VD}(\tau,\ f_{\rm D}) \hspace{-0.1cm} \ = \ \hspace{-0.1cm} \frac{1}{\sqrt{2}} \cdot \delta (\tau) \cdot \delta (f_{\rm D} - 100\,{\rm Hz})+$$
$$\hspace{2cm}+\hspace{0.22cm}\frac{1}{2} \cdot \delta (\tau- 1\,{\rm \mu s}) \cdot \delta (f_{\rm D} - 50\,{\rm Hz})+ $$
$$\hspace{2cm}+\hspace{0.22cm} \frac{1}{2} \cdot \delta (\tau- 1\,{\rm \mu s}) \cdot \delta (f_{\rm D} + 50\,{\rm Hz}) \hspace{0.05cm}.$$
  • Ein Vergleich mit der entsprechenden Gleichung auf der  Angabenseite  zeigt, dass sich nur die Vorzeichen der Diracs bei  $\tau = 1 \ \rm µ s$  geändert haben.
