Aufgabe 2.09: Reed–Solomon–Parameter

Aus LNTwww
Wechseln zu:Navigation, Suche

Einige Reed–Solomon–Codes

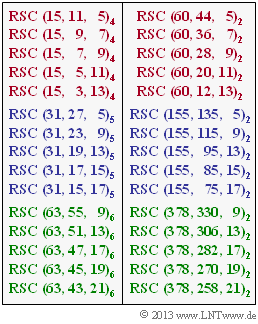

Nebenstehend finden Sie eine unvollständige Liste möglicher Reed–Solomon–Codes,  die bekanntlich auf einem Galoisfeld  ${\rm GF}(q) = {\rm GF}(2^m)$  basieren.  Der Parameter  $m$  gibt an,  mit wie vielen Bit ein RS–Codesymbol dargestellt wird. Es gilt:

  • $m = 4$  (rote Schrift),
  • $m = 5$  (blaue Schrift),
  • $m = 6$  (grüne Schrift).


Ein Reed–Solomon–Code wird allgemein wie folgt bezeichnet:   ${\rm RSC}\ (n, \ k, \ d_{\rm min})_q$.

Die Parameter haben folgende Bedeutung:

  1. $n$  gibt die Anzahl der Symbole eines Codewortes  $\underline{c}$  an   ⇒   Länge  des Codes.
  2. $k$  gibt die Anzahl der Symbole eines Informationsblocks  $\underline{u}$  an   ⇒   Dimension  des Codes.
  3. $d_{\rm min}$  kennzeichnet die  minimale Distanz   zwischen zwei Codeworten
    $($bei allen Reed–Solomon–Codes gleich  $n-k+1)$.
  4. $q$  gibt einen Hinweis auf die Verwendung des Galoisfeldes  ${\rm GF}(q)$.


Rechts daneben ist die Binärrepräsentation des gleichen Codes angegeben:

  1. Bei dieser Realisierung eines RS–Codes wird jedes Informations– und Codesymbol durch  $m$  Bit dargestellt.
  2. Beispielsweise erkennt man aus der ersten Zeile, dass die minimale Distanz hinsichtlich der Bits ebenfalls  $d_{\rm min} = 5$  ist, wenn in  ${\rm GF}(2^m)$  die minimale Distanz  $d_{\rm min} = 5$  beträgt.
  3. Damit können bis zu  $t = 2$  Bitfehler (oder Symbolfehler) korrigiert und bis zu  $e = 4$  Bitfehler (oder Symbolfehler) erkannt werden.



Hinweise:



Fragebogen

1

Es gelte  $c_i ∈ {\rm GF}(2^m)$.  Welche Codeparameter  $n$  ergeben sich?

$m = 4 \text{:} \hspace{0.4cm} n \ = \ $

$m = 5 \text{:} \hspace{0.4cm} n \ = \ $

$m = 6 \text{:} \hspace{0.4cm} n \ = \ $

2

Im Folgenden werden zwei spezielle Reed–Solomon–Codes  ${\rm RSC} \ 1 \ (m = 4, \ t = 4)$  und  ${\rm RSC} \ 2 \ (m = 5, \ t = 8)$  betrachtet.
Mit welchem Parameter  $k$  lassen sich genau  $t$  Symbolfehler korrigeren?

${\rm RSC} \ 1 \text{:} \hspace{0.4cm} k \ = \ $

${\rm RSC} \ 2 \text{:} \hspace{0.4cm} k \ = \ $

3

Welche Bezeichnungen sind für  $\rm RSC \ 1$  bzw.  $\rm RSC \ 2$  richtig?

$\rm RSC \ 1$  nennt man auch  "$\rm RSC \, (15, \, 7, \, 9)_{16}$".
$\rm RSC \ 1$  nennt man auch  "$\rm RSC \, (15, \, 7, \, 4)_4$".
$\rm RSC \ 2$  nennt man auch  "$\rm RSC \, (31, \, 17, \, 15)_{32}$".
$\rm RSC \ 2$  nennt man auch  "$\rm RSC \, (31, \, 15, \, 17)_{32}$".

4

Wieviele Symbolfehler  $(e)$  können höchstens erkannt werden?

${\rm RSC} \ 1 \text{:} \hspace{0.4cm} e \ = \ $

${\rm RSC} \ 2 \text{:} \hspace{0.4cm}e \ = \ $

5

Wie lauten die betrachteten Codes in Binärschreibweise?

$\rm RSC \ 1$  entspricht dem Code  "$\rm RSC \, (60, \, 28, \, 36)_2$".
$\rm RSC \ 1$  entspricht dem Code  "$\rm RSC \, (60, \, 28, \, 9)_2$".
$\rm RSC \ 2$  entspricht dem Code  "$\rm RSC \, (155, \, 75, \, 17)_2$".
$\rm RSC \ 2$  entspricht dem Code  "$\rm RSC \, (124, \, 60, \, 17)_2$".


Musterlösung

(1)  Für die Codelänge der Reed–Solomon–Codes gilt allgemein:

$$n = q -1 = 2^m -1 \hspace{0.3cm}\Rightarrow \hspace{0.3cm} m = 4 {\rm :}\hspace{0.2cm} n \hspace{0.15cm}\underline {= 15} \hspace{0.05cm}, \hspace{0.4cm}m = 5 {\rm :}\hspace{0.2cm} n \hspace{0.15cm}\underline {= 31} \hspace{0.05cm},\hspace{0.4cm} m = 6 {\rm :}\hspace{0.2cm} n \hspace{0.15cm}\underline {= 63} \hspace{0.05cm}. $$


(2)  Um  $t$  Symbolfehler korrigieren zu können,  muss die minimale Distanz mindestens   $d_{\rm min} = 2t + 1$   betragen.

  • Der Reed–Solomon–Code ist ein sogenannter MDS–Code  ("Maximum Distance Separable").  Für diese gilt:
$$d_{\rm min} = n-k+1 = 2t+1 \hspace{0.3cm} \Rightarrow \hspace{0.3cm}k = n -2t = 2^m - ( 2t+1) \hspace{0.05cm}. $$
  • Damit erhält man für den
  • $\rm RSC \ 1$  $($mit $m = 4, \ t = 4) \text{:} \hspace{0.2cm} k = 2^4 - (2 \cdot 4 + 1) \ \underline{= 7}$,
  • $\rm RSC \ 2$  $($mit $m = 5, \ t = 8) \text{:} \hspace{0.2cm} k = 2^5 - (2 \cdot 8 + 1) \ \underline{= 15}$.


(3)  Die Bezeichnung eines Reed–Solomon–Codes lautet   ${\rm RSC} \, (n, \, k, \, d_{\rm min})_q$   mit  $q = 2^m = n + 1$.  Richtig sind die  Lösungsvorschläge 1 und 4:

  • $\rm RSC \ 1 \Rightarrow RSC \, (15, \, 7, \, 9)_{16}$,
  • $\rm RSC \ 2 \Rightarrow RSC \, (31, \, 15, \, 17)_{32}$.


(4)  Bezeichnet  $d_{\rm min}$  die minimale Distanz eines Blockcodes,  so können damit   $e = d_{\rm min} - 1$   Symbolfehler erkannt und   $t = e/2$   Symbolfehler korrigiert werden:

  • ${\rm RSC} \ 1 \text{:} \hspace{0.2cm} d_{\rm min} = \ \ 9, \ t = 4, \ \underline{e = 8}$,
  • ${\rm RSC} \ 2 \text{:} \hspace{0.2cm} d_{\rm min} = 17, \ t = 8, \ \underline{e = 16}$.


(5)  Richtig sind die beiden mittleren  Lösungsvorschläge 2 und 3:

  • Beim  ${\rm RSC} \ 1 \, \, (m = 4)$  entsprechen  $n = 15$  Codesymbole aus  $\rm GF(2^5)$  gleich  $60$  Bit  und  $k = 7$  Informationssymbole genau  $28$  Bit:
  • $\rm RSC \ 1 \Rightarrow RSC \, (15, \, 7, \, 9)_{16} \Rightarrow RSC \, (60, \, 28, \, 9)_2$,
  • $\rm RSC \ 2 \Rightarrow RSC \, (31, \, 15, \, 17)_{32} \Rightarrow RSC \, (155, \, 75, \, 17)_2$.
  • Für die minimale Distanz auf Bitebene   ⇒   $\rm GF(2)$ ergeben sich mit  $d_{\rm min} = 9$  bzw.  $d_{\rm min} = 17$  die gleichen Werte wie auf Symbolebene
    ⇒   $\rm GF(2^4)$  bzw.  $\rm GF(2^5)$  $($siehe Theorieteil$)$.
