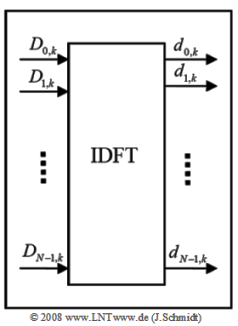

Blockschaltbild der IDFT

In dieser Aufgabe wird ein OFDM–Sender genauer betrachtet,  der mit Hilfe der  "Inversen Diskreten Fouriertransformation"  $\rm (IDFT)$  realisiert ist.  Dabei gelte:

  • Das System habe  $N = 4$  Träger.
  • Die Rahmendauer sei  $T_{\ \rm R} = 0.25 \ \rm ms$.
  • Ein Guard–Intervall wird nicht verwendet.
  • In jedem Rahmen werden  $16$  Bit übertragen.
  • Die rechte obere Grafik zeigt den Block  "IDFT"  der OFDM–Senderstruktur.
  • Jeweils vier Bit ergeben hierbei ein komplexes Symbol gemäß der unten links skizzierten  $\rm16–QAM$–Signalraumzuordung.

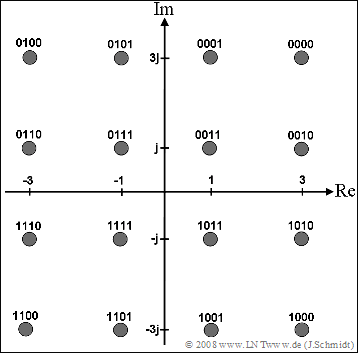

Vorgeschlagene 16–QAM-Signalraumzuordnung











Hinweise:

$$\quad d_{\nu,\ k} = \sum\limits_{\mu = 0}^{N - 1} {D_{\mu,\ k} \cdot w^{ - \nu \cdot \mu } } \quad {\rm{mit}} \quad w = {\rm{e}}^{ - {\rm{j}} {\rm{2\pi}}/N}.$$


Fragebogen

1

Geben Sie die maximale Datenbitrate des Systems an.

$R_{\rm B} \ = \ $

$\ \rm kbit/s$

2

Geben Sie für die gegebene 16–QAM–Signalraumzuordnung die komplexen Trägerkoeffizienten  $D_\mu$  für die folgenden Eingangsbitfolgen an.

${\rm Re}\big [D_0 \big ] \ = \ $

$\ \ \text{für die Bitfolge 1111}$
${\rm Im}\big [D_0\big ] \ = \ $

${\rm Re}\big [D_1\big ] \ = \ $

$\ \ \text{für die Bitfolge 0111}$
${\rm Im}\big [D_1\big ] \ = \ $

${\rm Re}\big [D_2\big ] \ = \ $

$\ \ \text{für die Bitfolge 1000}$
${\rm Im}\big [D_2\big ] \ = \ $

${\rm Re}\big [D_3\big ] \ = \ $

$\ \ \text{für die Bitfolge 0000}$
${\rm Im}\big [D_3\big ] \ = \ $

3

Berechnen Sie daraus die diskreten Zeitbereichswerte  $d_\nu$  innerhalb des Rahmens.

${\rm Re}\big [d_0\big ] \ = \ $

${\rm Im}\big [d_0\big ] \ = \ $

${\rm Re}\big [d_1\big ] \ = \ $

${\rm Im}\big [d_1\big ] \ = \ $

${\rm Re}\big [d_2\big ] \ = \ $

${\rm Im}\big [d_2\big ] \ = \ $

${\rm Re}\big [d_3\big ] \ = \ $

${\rm Im}\big [d_3\big ] \ = \ $

4

Welche Aussagen sind für den Crest–Faktor zutreffend,  der das Verhältnis von Spitzenwert zu Effektivwert einer Wechselgröße bezeichnet?

Der Crest–Faktor ist bei einem OFDM–System eher gering.
Der Crest–Faktor kann bei OFDM–Systemen sehr groß werden.
Ein großer Crest–Faktor kann zu Realisierungsproblemen führen.


Musterlösung

(1)  Da hier kein Guard–Intervall berücksichtigt wird,  ist die Symboldauer  $T$  gleich der Rahmendauer  $T_{\rm{R}} = 0.25 \ \rm ms$.

  • Bei  $N = 4$  Trägern und  $\rm 16–QAM$  gilt für die Bitrate am Eingang:
$$R_{\rm{B}} = \frac{1}{T_{\rm{B}}} = \frac{4 \cdot {\rm{log}_2}\hspace{0.08cm}(16)}{T} = \frac{4 \cdot 4}{0.25\,\,{\rm ms}}\hspace{0.15cm}\underline {= 64\,\,{\rm kbit/s}}.$$


(2)  Aus der Signalraumzuordnung folgt für die Trägerkoeffizienten  $($auf den Index  $k$  wird verzichtet$)$:

$${\rm{Bitfolge}}\hspace{0.2cm}1111:\hspace{0.5cm} D_0 = -1 - {\rm{j}}\hspace{0.4cm}\Rightarrow\hspace{0.3cm}{\rm Re}[D_0]\hspace{0.15cm}\underline{=-1},\hspace{0.2cm}{\rm Im}[D_0]\hspace{0.15cm}\underline{=-1},$$
$${\rm{Bitfolge}}\hspace{0.2cm}0111:\hspace{0.5cm} D_1 = -1 + {\rm{j}}\hspace{0.4cm}\Rightarrow\hspace{0.3cm}{\rm Re}[D_1]\hspace{0.15cm}\underline{=-1},\hspace{0.2cm}{\rm Im}[D_1]\hspace{0.15cm}\underline{=+1},$$
$${\rm{Bitfolge}}\hspace{0.2cm}1000:\hspace{0.5cm} D_2 = +3 - 3{\rm{j}},\hspace{0.15cm}\Rightarrow\hspace{0.3cm}{\rm Re}[D_2]\hspace{0.15cm}\underline{=+3},\hspace{0.2cm}{\rm Im}[D_2]\hspace{0.15cm}\underline{=-3},$$
$${\rm{Bitfolge}}\hspace{0.2cm}0000:\hspace{0.5cm} D_3 = +3 + 3{\rm{j}}\hspace{0.2cm}\Rightarrow\hspace{0.3cm}{\rm Re}[D_3]\hspace{0.15cm}\underline{=+3},\hspace{0.2cm}{\rm Im}[D_3]\hspace{0.15cm}\underline{=+3}.$$


(3)  Die angegebene IDFT–Gleichung lautet mit  $N = 4$:

$$d_{\nu } = \sum\limits_{\mu = 0}^{N - 1} {D_{\mu } \cdot {\rm{e}}^{ \hspace{0.04cm} {\rm{j}}\hspace{0.04cm}\cdot \hspace{0.04cm} \pi/2 \hspace{0.04cm}\cdot \hspace{0.04cm}\nu \hspace{0.04cm}\cdot \hspace{0.04cm} \mu } } .$$
  • Daraus erhält man für  $ν = 0$, ... , $3$:
$$d_0 = D_0 + D_1 +D_2 +D_3 = 4 \hspace{2.9cm}\Rightarrow\hspace{0.4cm}{\rm Re}[d_0]\hspace{0.15cm}\underline{=4},\hspace{0.2cm}{\rm Im}[d_0]\hspace{0.15cm}\underline{=0},$$
$$d_1 = D_0 + {\rm{j}} \cdot D_1 - D_2 -{\rm{j}} \cdot D_3 = -2 + 2 \cdot {\rm{j}}\hspace{0.4cm}\Rightarrow\hspace{0.4cm}{\rm Re}[d_1]\hspace{0.15cm}\underline{=-2},\hspace{0.2cm}{\rm Im}[d_1]\hspace{0.15cm}\underline{=+2},$$
$$d_2 = D_0 - D_1 + D_2 - D_3 = -8 \cdot {\rm{j}}\hspace{2.1cm}\Rightarrow\hspace{0.4cm}{\rm Re}[d_2]\hspace{0.15cm}\underline{=0},\hspace{0.2cm}{\rm Im}[d_2]\hspace{0.15cm}\underline{=-8},$$
$$d_3 = D_0 - {\rm{j}} \cdot D_1 - D_2 +{\rm{j}} \cdot D_3 = -6 + 6 \cdot {\rm{j}}\hspace{0.4cm}\Rightarrow\hspace{0.4cm}{\rm Re}[d_3]\hspace{0.15cm}\underline{=-6},\hspace{0.2cm}{\rm Im}[d_3]\hspace{0.15cm}\underline{=+6}.$$


(4)  Richtig sind die beiden letzten Lösungsvorschläge:

  • Bei OFDM ist der Crest–Faktor eher groß.
  • Dies kann bei den verwendeten Verstärkerschaltungen zu Problemen in Bezug auf Linearitätsanforderungen und Energieeffizienz führen.
