Aufgabe 4.9: Höherstufige Modulation

Aus LNTwww
(Weitergeleitet von 4.9 Höherstufige Modulation)
Wechseln zu:Navigation, Suche

Einige Kanalkapazitätskurven

Die Grafik zeigt AWGN–Kanalkapazitätskurven über der Abszisse  $10 \cdot \lg (E_{\rm S}/{N_0})$:

  • $C_\text{Gauß}$:    Shannonsche Grenzkurve,
  • $C_\text{BPSK}$:    gültig für  "Binary Phase Shift Keying"  $\rm (BPSK)$.


Die beiden weiteren Kurvenverläufe  $C_\text{rot}$  und  $C_\text{braun}$  sollen in den Teilaufgaben  (3)  und  (4)  analysiert und möglichen Modulationsverfahren zugeordnet werden.



Hinweise:

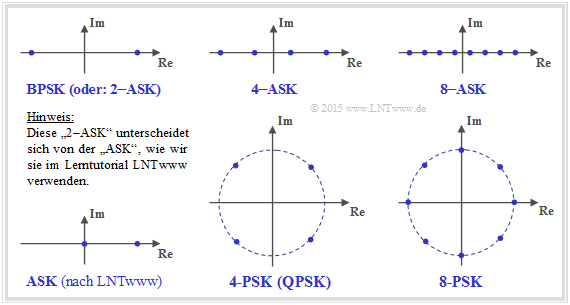

Vorgeschlagene Signalraumkonstellationen

Anmerkungen zur Nomenklatur:

  • In der Literatur wird manchmal die „BPSK” auch mit „2–ASK” bezeichnet:
$$x ∈ X = \{+1,\ -1\}.$$
  • Dagegen verstehen wir hier als „ASK” den unipolaren Fall:
$$x ∈ X = \{0,\ 1 \}.$$
  • Nach unserer Nomenklatur gilt deshalb:
$$C_\text{ASK} < C_\text{BPSK}.$$
Dieser Sachverhalt ist allerdings unerheblich für die Lösung der vorliegenden Aufgabe.


Fragebogen

1

Welche Gleichung liegt der Shannon–Grenzkurve  $C_{\rm Gauß}$  zugrunde?

Es gilt   $C_{\rm Gauß} = C_1= {1}/{2} \cdot {\rm log}_2 \hspace{0.1cm} ( 1 + E_{\rm S}/{N_0})$,
Es gilt   $C_{\rm Gauß} = C_2= {1}/{2} \cdot {\rm log}_2 \hspace{0.1cm} ( 1 + 2 \cdot E_{\rm S}/{N_0})$,
Es gilt   $C_{\rm Gauß} = C_3= {\rm log}_2 \hspace{0.1cm} ( 1 + E_{\rm S}/{N_0})$.

2

Welche Aussagen treffen für die grüne  $C_{\rm BPSK}$–Kurve zu?

$C_{\rm BPSK}$  kann nicht in geschlossener Form angegeben werden.
$C_{\rm BPSK}$  ist größer als Null,  wenn  $E_{\rm S}/{N_0} > 0$  vorausgesetzt wird.
Für  $E_{\rm S}/{N_0} < \ln (2)$  ist  $C_{\rm BPSK} ≡ 0$.
Im gesamten Bereich gilt  $C_{\rm BPSK} < C_{\rm Gauß} $.

3

Welche Aussagen treffen für die rote Kurve  $C_{\rm rot}$  zu?

Für die zugehörige Zufallsgröße  $X$  gilt  $M_X = |X| = 2$.
Für die zugehörige Zufallsgröße  $X$  gilt  $M_X = |X| = 4$.
$C_{\rm rot}$  ist gleichzeitig die Kanalkapazität der 4–ASK.
$C_{\rm rot}$  ist gleichzeitig die Kanalkapazität der 4–QAM.
Für alle  $E_{\rm S}/{N_0} > 0$  liegt  $C_{\rm rot}$  zwischen „grün” und „braun”.

4

Welche Aussagen treffen für die braune Kurve  $C_{\rm braun}$  zu?
Hinweis:  $p_{\rm B}$  bezeichnet hierbei die Bitfehlerwahrscheinlichkeit.

Für die zugehörige Zufallsgröße  $X$  gilt  $M_X = |X| = 8$.
$C_{\rm braun}$  ist gleichzeitig die Kanalkapazität der 8–ASK.
$C_{\rm braun}$  ist gleichzeitig die Kanalkapazität der 8–PSK.
$p_{\rm B} ≡ 0$  ist mit 8–ASK,  $R = 2.5$  und  $10 \cdot \lg (E_{\rm S}/{N_0}) = 10 \ \rm dB$  möglich.
$p_{\rm B} ≡ 0$  ist mit 8–ASK,  $R = 2$  und  $10 \cdot \lg (E_{\rm S}/{N_0}) = 10 \ \rm dB$  möglich.


Musterlösung

(1)  Richtig ist der  Vorschlag 2,  wie die Rechnung für  $10 \cdot \lg (E_{\rm S}/{N_0}) = 15 \ \rm dB$   ⇒   $E_{\rm S}/{N_0} = 31.62$  zeigt:

$$C_2(15\hspace{0.1cm}{\rm dB}) = {1}/{2} \cdot {\rm log}_2 \hspace{0.1cm} ( 1 + 2 \cdot 31.62 ) = {1}/{2} \cdot {\rm log}_2 \hspace{0.1cm} ( 64.25 ) \approx 3\,{\rm bit/Kanalzugriff}\hspace{0.05cm}. $$
  • Die beiden anderen Lösungsvorschläge liefern folgende Zahlenwerte:
$$C_3(15\hspace{0.1cm}{\rm dB}) \ = \ {\rm log}_2 \hspace{0.1cm} ( 1 + 31.62 ) \approx 5.03\,{\rm bit/Kanalzugriff}\hspace{0.05cm},$$
$$ C_1(15\hspace{0.1cm}{\rm dB}) \ = \ C_3/2 \approx 2.51\,{\rm bit/Kanalzugriff}\hspace{0.05cm}.$$
  • Der Lösungsvorschlag 3 entspricht dabei dem Fall  "Zweier unabhängiger Gaußkanäle"  mit jeweils halber Sendeleistung pro Kanal.


(2)  Richtig sind die  Lösungsvorschläge 1, 2 und 4:

  • Würde man  $E_{\rm S}$  durch  $E_{\rm B}$  ersetzen,  so wäre auch die Aussage 3 richtig.
  • Für  $E_{\rm B}/{N_0} < \ln (2)$  gilt nämlich  $C_{\rm Gauß} ≡ 0$  und damit auch  $C_{\rm BPSK} ≡ 0$.


(3)  Richtig sind die  Aussagen 2, 3 und 5:

  • Der rote Kurvenzug  $C_{\rm rot}$  liegt stets oberhalb von  $C_{\rm BPSK}$,  aber unterhalb von  $C_{\rm braun}$  und der Shannon–Grenzkurve  $C_{\rm Gauß}$.
  • Die Aussagen gelten auch, wenn Kurven innerhalb der Zeichengenauigkeit für gewisse  $E_{\rm S}/{N_0}$–Wertenicht zu unterscheiden sind.
  • Aus dem Grenzwert  $C_{\rm rot}= 2 \ \rm bit/Kanalzugriff$  für  $E_{\rm S}/{N_0} → ∞$  ergibt sich der Symbolumfang  $M_X = |X| = 4$.
    Die rote Kurve beschreibt also die 4–ASK.  $M_X = |X| = 2$  würde für die BPSK gelten.
  • Die 4–QAM führt genau zum gleichen Endwert „$\rm 2 \ bit/Kanalzugriff$”.  Für kleine  $E_{\rm S}/{N_0}$–Werte liegt aber die Kanalkapazität  $C_{\rm 4–QAM}$  oberhalb der roten Kurve,  da  $C_{\rm rot}$  von der Gauß–Grenzkurve  $C_2$  begrenzt wird, $C_{\rm 4–QAM}$  aber von  $C_3$.  Die Bezeichnungen  $C_2$  und  $C_3$  beziehen sich hierbei auf die Teilaufgabe  (1).
Kanalkapazitätsgrenzen für
BPSK, 4–ASK und 8–ASK



(4)  Richtig sind die  Lösungsvorschläge 1, 2 und 5:

  • Aus dem braunen Kurvenverlauf erkennt man die Richtigkeit der beiden ersten Aussagen.
  • Die 8–PSK mit I– und Q–Komponente – also mit  $K = 2$  Dimensionen – liegt für kleine  $E_{\rm S}/{N_0}$–Werte etwas oberhalb der braunen Kurve   ⇒   die Antwort 3 ist falsch.


In der Grafik sind auch die beiden 8–ASK–Systeme gemäß den Vorschlägen 4 und 5 als Punkte eingezeichnet.

  • Der violette Punkt liegt über der  $C_{\rm 8–ASK}$.  $R = 2.5$ und $10 \cdot \lg (E_{\rm S}/{N_0}) = 10 \ \rm dB$  reichen nicht, um die 8–ASK fehlerfrei zu decodieren   ⇒   $R > C_{\rm 8–ASK}$   ⇒   Kanalcodierungstheorem wird nicht erfüllt   ⇒   Antwort 4 ist falsch.
  • Reduziert man aber die Coderate bei gleichem  $10 \cdot \lg (E_{\rm S}/{N_0}) = 10 \ \rm dB$  auf  $R = 2 < C_{\rm 8–ASK}$   ⇒   gelber Punkt,  so wird das Kanalcodierungstheorem erfüllt   ⇒   Antwort 5 ist richtig.
