Programmbeschreibung


Dieses Applet ermöglicht die Berechnung und grafische Darstellung der Besselfunktionen erster Art und  $n$–ter Ordnung entsprechend der Reihendarstellung:

$${\rm J}_n (x) = \sum\limits_{k=0}^{\infty}\frac{(-1)^k \cdot (x/2)^{n \hspace{0.05cm} + \hspace{0.05cm} 2 \hspace{0.05cm}\cdot \hspace{0.03cm}k}}{k! \cdot (n+k)!} \hspace{0.05cm}.$$
  • Die Funktionen  ${\rm J}_n (x)$  können für die Ordnung  $n=0$  bis  $n=9$  in verschiedenen Farben grafisch dargestellt werden.
  • Die linke Ausgabe liefert die Funktionswerte  ${\rm J}_0 (x = x_1)$, ... , ${\rm J}_9 (x = x_1)$  für einen per Slider einstellbaren Wert  $x_1$  im Bereich  $0 \le x_1 \le 15$  mit Schrittweite  $0.5$.
  • Die rechte Ausgabe liefert die Funktionswerte  ${\rm J}_0 (x = x_2)$, ... , ${\rm J}_9 (x = x_2)$  für einen per Slider einstellbaren Wert  $x_2$  (gleicher Bereich und Schrittweite wie links).


Auch bei dieser deutschen Version ist das eigentliche HTML 5–Applet in Englisch.


Theoretischer Hintergrund


Allgemeines zu den Besselfunktionen

Besselfunktionen  (oder auch Zylinderfunktionen)  sind Lösungen der Besselschen Differentialgleichung der Form

$$x^2 \cdot \frac{ {\rm d}^2}{{\rm d}x^2}\ {\rm J}_n (x) \ + \ x \cdot \frac{ {\rm d}}{{\rm d}x}\ {\rm J}_n (x) \ + \ (x^2 - n^2) \cdot {\rm J}_n (x)= 0. $$

Hierbei handelt es sich um eine gewöhnliche lineare Differentialgleichung zweiter Ordnung.  Der Parameter  $n$  ist meistens ganzzahlig, so auch in diesem Programm.  Diese bereits 1844 von  Friedrich Wilhelm Bessel  eingeführten mathematischen Funktionen können auch in geschlossener Form als Integrale dargestellt werden:

$${\rm J}_n (x) = \frac{1}{2\pi}\cdot \int_{-\pi}^{+\pi} {{\rm e}^{\hspace{0.05cm}{\rm j}\hspace{0.05cm}\cdot \hspace{0.05cm}[\hspace{0.05cm}x \hspace{0.05cm}\cdot \hspace{0.05cm}\sin(\alpha) -\hspace{0.05cm} n \hspace{0.05cm}\cdot \hspace{0.05cm}\alpha \hspace{0.05cm}]}}\hspace{0.1cm}{\rm d}\alpha \hspace{0.05cm}.$$

Die Funktionen  ${\rm J}_n (x)$  gehören zur Klasse der Besselfunktionen erster Art  (englisch:   Bessel Functions of the First Kind ).  Den Parameter  $n$  nennt man die Ordnung.

Anmerkung:   Es gibt eine Vielzahl von Abwandlungen der Besselfunktionen, unter anderem die mit  ${\rm Y}_n (x)$  benannten Besselfunktionen zweiter Art.  Für ganzzahliges  $n$  lässt sich  ${\rm Y}_n (x)$  durch  ${\rm J}_n (x)$–Funktionen ausdrücken.  In diesem Applet werden jedoch nur die Besselfunktionen erster Art   ⇒   ${\rm J}_n (x)$ betrachtet.

Eigenschaften der Besselfunktionen

$\text{Eigenschaft (A):}$   Sind die Funktionswerte für  $n = 0$  und  $n = 1$  bekannt, so können daraus die Besselfunktionen für  $n ≥ 2$  iterativ ermittelt werden:

$${\rm J}_n (x) ={2 \cdot (n-1)}/{x} \cdot {\rm J}_{n-1} (x) - {\rm J}_{n-2} (x) \hspace{0.05cm}.$$


$\text{Beispiel (A):}$   Es gelte  ${\rm J}_0 (x = 2) = 0.22389$  und  ${\rm J}_1 (x= 2) = 0.57672$.  Daraus können iterativ berechnet werden:

$${\rm J}_2 (x= 2) ={2 \cdot 1}/{2} \cdot {\rm J}_{1} (x= 2) - {\rm J}_{0} (x= 2) = 0.57672 - 0.22389 = \hspace{0.15cm}\underline{0.35283}\hspace{0.05cm},$$
$${\rm J}_3 (x= 2) ={2 \cdot 2}/{2} \cdot {\rm J}_{2} (x= 2) - {\rm J}_{1} (x= 2) = 2 \cdot 0.35283 - 0.57672 = \hspace{0.15cm}\underline{0.12894}\hspace{0.05cm},$$
$${\rm J}_4 (x= 2) ={2 \cdot 3}/{2} \cdot {\rm J}_{3} (x= 2) - {\rm J}_{2} (x= 2) = 3 \cdot 0.12894 - 0.35283 = \hspace{0.15cm}\underline{0.03400}\hspace{0.05cm}.$$


$\text{Eigenschaft (B):}$   Es gilt die Symmetriebeziehung  ${\rm J}_{–n}(x) = (–1)^n · {\rm J}_n(x)$:

$${\rm J}_{-1}(x) = - {\rm J}_{1}(x), \hspace{0.3cm}{\rm J}_{-2}(x) = {\rm J}_{2}(x), \hspace{0.3cm}{\rm J}_{-3}(x) = - {\rm J}_{3}(x).$$


$\text{Beispiel (B):}$   Für das Spektrum des analytischen Signals gilt bei  Phasenmodulation eines Sinussignals:

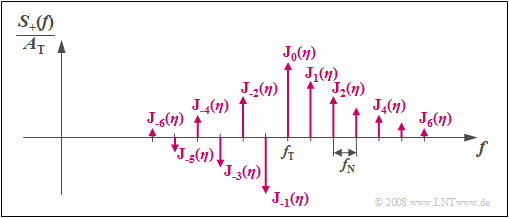

Spektrum des analytischen Signals bei Phasenmodulation
$$S_{\rm +}(f) = A_{\rm T} \cdot \sum_{n = - \infty}^{+\infty}{\rm J}_n (\eta) \cdot \delta \big[f - (f_{\rm T}+ n \cdot f_{\rm N})\big]\hspace{0.05cm}.$$

Hierbei bezeichnen

  • $f_{\rm T}$  die Trägerfrequenz,
  • $f_{\rm N}$  die Nachrichtenfrequenz,
  • $A_{\rm T}$  die Trägeramplitude.


Der Parameter der Besselfunktionen ist bei dieser Anwendung der Modulationsindex  $\eta$.

Anhand der Grafik sind folgende Aussagen möglich:

  • $S_+(f)$  besteht hier aus unendlich vielen diskreten Linien im Abstand von  $f_{\rm N}$.
  • Es ist somit prinzipiell unendlich weit ausgedehnt.
  • Die Gewichte der Spektrallinien bei  $f_{\rm T} + n · f_{\rm N}$  $(n$ ganzzahlig$)$  sind durch den Modulationsindex  $η$  über die Besselfunktionen  ${\rm J}_n(η)$  festgelegt.
  • Die Spektrallinien sind bei sinusförmigem Quellensignal und cosinusförmigem Träger reell und für gerades  $n$  symmetrisch um  $f_{\rm T}$.
  • Bei ungeradem  $n$  ist ein Vorzeichenwechsel entsprechend der  $\text{Eigenschaft (B)}$  zu berücksichtigen.
  • Die Phasenmodulation einer Schwingung mit anderer Phase von Quellen– und/oder Trägersignal liefert das gleiche Betragsspektrum.



Anwendungen der Besselfunktionen

Die Anwendungen der Besselfunktionen in den Natur– und Ingenieurswissenschaften sind vielfältig und spielen eine wichtige Rolle in der Physik, zum Beispiel:

  • Untersuchung von Eigenschwingungen von zylindrischen Resonatoren,
  • Lösung der radialen Schrödinger–Gleichung,
  • Schalldruckamplituden von dünnflüssgigen Rotationsströmen,
  • Wärmeleitung in zylindrischen Körpern,
  • Streuungsproblem eines Gitters,
  • Dynamik von Schwingkörpern,
  • Winkelauflösung.


Man zählt die Besselfunktionen wegen ihrer vielfältigen Anwendungen in der mathematischen Physik zu den speziellen Funktionen.

Wir beschränken uns im Folgenden auf einige Gebiete, die in unserem Lerntutorial  $\rm LNTwww$  angesprochen werden.

$\text{Beispiel (C):} \hspace{0.5cm} \text{Einsatz in der Spektralanalyse} \ \Rightarrow \ \text{Kaiser-Bessel-Filter}$

Als  spektralen Leckeffekt  bezeichnet man die Verfälschung des Spektrums eines periodischen und damit zeitlich unbegrenzten Signals aufgrund der impliziten Zeitbegrenzung der Diskreten Fouriertransformation  $\rm (DFT)$.  Dadurch werden zum Beispiel von einem Spektrumanalyzer

  • im Zeitsignal nicht vorhandene Frequenzanteile vorgetäuscht, und/oder
  • tatsächlich vorhandene Spektralkomponenten durch Seitenkeulen verdeckt.


Aufgabe der  Spektralanalyse  ist es, durch die Bereitstellung geeigneter Fensterfunktionen den Einfluss des spektralen Leckeffektes  zu begrenzen.

Eine solche Fensterfunktion liefert zum Beispiel das Kaiser–Bessel–Fenster   ⇒   siehe Abschnitt  Spezielle Fensterfunktionen.  Dessen zeitdiskrete Fensterfunktion lautet mit der Besselfunktion nullter Ordnung   ⇒   ${\rm J}_0(x)$, dem Parameter  $\alpha=3.5$  und der Fensterlänge  $N$:

$$w_\nu = \frac{ {\rm J}_0\big(\pi \cdot \alpha \cdot \sqrt{1 - (2\nu/N)^2}\big)}{ {\rm J}_0\big(\pi \cdot \alpha \big)}.$$

Auf der Seite  Gütekriterien von Fensterfunktionen  sind unter anderem die Kenngrößen des Kaiser–Bessel–Fensters angegeben:

  • Günstig sind der große „Minimale Abstand zwischen Hauptkeule und Seitenkeulen” und der gewünschte kleine „Maximale Skalierungsfehler”.
  • Aufgrund der sehr großen „Äquivalenten Rauschbreite” schneidet das Kaiser–Bessel–Fenster im wichtigsten Vergleichskriterium „Maximaler Prozessverlust” allerdings schlechter ab als die etablierten Hamming– und Hanning–Fenster.


$\text{Beispiel (D):} \hspace{0.5cm} \text{Rice-Fading-Kanalmodell}$

Die  Rayleigh–Verteilung  beschreibt den Mobilfunkkanal unter der Annahme, dass kein direkter Pfad vorhanden ist und sich somit der multiplikative Faktor  $z(t) = x(t) + {\rm j} \cdot y(t)$  allein aus diffus gestreuten Komponenten zusammensetzt.

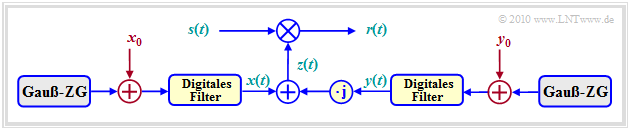

Rice-Fading-Kanalmodell

Bei Vorhandensein einer Direktkomponente  (englisch:  Line of Sight, LoS)  muss man im Modell zu den mittelwertfreien Gaußprozessen  $x(t)$  und  $y(t)$  noch Gleichkomponenten  $x_0$  und/oder  $y_0$  hinzufügen:

$$x(t) \hspace{0.1cm} \Rightarrow \hspace{0.1cm} x(t) +x_0 \hspace{0.05cm}, $$
$$y(t) \hspace{0.1cm} \Rightarrow \hspace{0.1cm} y(t) +y_0\hspace{0.05cm},$$
$$z(t) = x(t) + {\rm j} \cdot y(t)\hspace{0.1cm}\Rightarrow \hspace{0.1cm} z(t) +z_0 \hspace{0.05cm},$$
$$ z_0 = x_0 + {\rm j} \cdot y_0\hspace{0.05cm}.$$

Die Grafik zeigt dieses  Rice–Fading–Kanalmodell.  Es lässt sich wie folgt zusammenfassen:

  • Der Realteil  $x(t)$  ist gaußverteilt mit Mittelwert  $x_0$  und Varianz  $\sigma ^2$.
  • Der Imaginärteil  $y(t)$  ist ebenfalls gaußverteilt  $($Mittelwert $y_0$,  gleiche Varianz  $\sigma ^2)$  sowie unabhängig von  $x(t)$.
  • Für  $z_0 \ne 0$  ist der Betrag  $\vert z(t)\vert$  riceverteilt, woraus die Bezeichnung „Rice–Fading” herrührt.
  • Zur Vereinfachung der Schreibweise setzen wir  $\vert z(t)\vert = a(t)$.  Für  $a < 0$  ist die Betrags–WDF  $f_a(a) \equiv 0$.
  • Für  $a \ge 0$  gilt folgende Gleichung, wobei  ${\rm I_0}(x)$  die modifizierte Besselfunktion nullter Ordnung bezeichnet:
$$f_a(a) = \frac{a}{\sigma^2} \cdot {\rm e}^{ - (a^2 + \vert z_0 \vert ^2)/(2\sigma^2)} \cdot {\rm I}_0 \left [ \frac{a \cdot \vert z_0 \vert}{\sigma^2} \right ] \hspace{0.5cm}\text{mit}\hspace{0.5cm}{\rm I }_0 (u) = {\rm J }_0 ({\rm j} \cdot u) = \sum_{k = 0}^{\infty} \frac{ (u/2)^{2k} }{k! \cdot \Gamma (k+1)} \hspace{0.05cm}.$$
  • Zwischen der modifizierten Besselfunktion und der herkömmlichen Besselfunktion  ${\rm I_0}(x)$  – jeweils erster Art – besteht also der Zusammenhang  ${\rm I }_0 (u) = {\rm J }_0 ({\rm j} \cdot u)$.


$\text{Beispiel (E):} \hspace{0.5cm} \text{Analyse des Frequenzspektrums von frequenzmodulierten Signalen}$

Im  $\text{Beispiel (B)}$  wurde gezeigt, dass die Winkelmodulation einer harmonischen Schwingung der Frequenz  $f_{\rm N}$  zu einem Linienspektrum führt.  Die Spektrallinien liegen um die Trägerfrequenz  $f_{\rm T}$  bei  $f_{\rm T} + n \cdot f_{\rm N}$  mit  $n \in \{ \ \text{...}, -2, -1, \ 0, +1, +2, \text{...} \ \}$.  Die Diracgewichte sind  ${\rm J }_n(\eta)$, abhängig vom Modulationsindex  $\eta$.

Die Grafik zeigt das Betragsspektrum  $\vert S_{\rm +}(f) \vert$  des analytischen Signals bei Phasenmodulation (PM) und Frequenzmodulation (FM).  Darunter versteht man zwei unterschiedliche Formen der Winkelmodulation (WM).       Hinweis:   Alle Bessellinien mit Beträgen kleiner als  $0.03$  sind in der Grafik vernachlässigt.

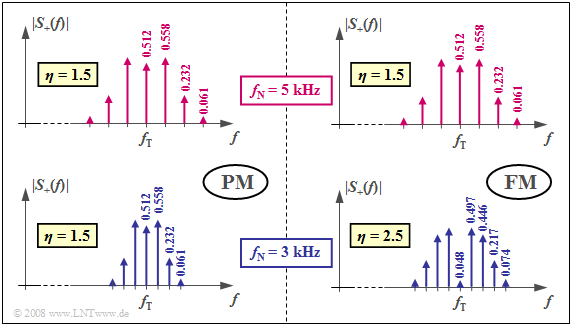

Diskrete Spektren bei Phasenmodulation (links) und Frequenzmodulation (rechts)

Für die obere Bildhälfte sind die Modulatorparameter so gewählt, dass sich für $f_{\rm N} = 5 \ \rm kHz$  jeweils ein Besselspektrum mit Modulationsindex  $η = 1.5$  ergibt.  Lässt man die Phasenbeziehungen außer Acht, so ergeben sich für beide Systeme gleiche Spektren und damit auch gleiche Signale.

Die unteren Grafiken gelten bei sonst gleichen Einstellungen für die Nachrichtenfrequenz $f_{\rm N} = 3 \ \rm kHz$.  Man erkennt:

  • Bei der Phasenmodulation ergibt sich gegenüber $f_{\rm N} = 5 \ \rm kHz$  ein schmaleres Spektrum, da der Abstand der Bessellinien nur  $3 \ \rm kHz$  beträgt.  Da bei PM der Modulationsindex unabhängig von $f_{\rm N}$  ist, ergeben sich die gleichen Besselgewichte wie bei $f_{\rm N} = 5 \ \rm kHz$.
  • Auch bei der Frequenzmodulation treten nun die Bessellinien im Abstand von  $3 \ \rm kHz$  auf.  Da aber bei FM der Modulationsindex umgekehrt proportional zu $f_{\rm N}$  ist, gibt es nun unten aufgrund des größeren Modulationsindex  $η = 2.5$  deutlich mehr Bessellinien als im rechten oberen  (für $η = 1.5$ gültigen)  Diagramm.


Zur Handhabung des Applets

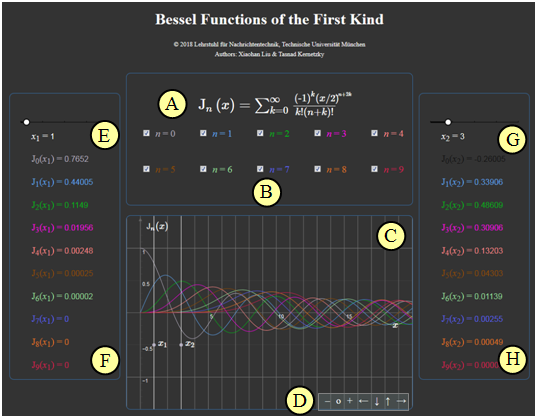

Bessel abzug3.png

    (A)     Summenformel der Besselfunktionen  ${\rm J}_n(x)$

    (B)     Auswahl der Ordnung  $n$  für die grafische Darstellung

    (C)     Grafische Darstellung der Besselfunktionen

    (D)     Variation der grafischen Darstellung

$\hspace{1.5cm}$„$+$” (Vergrößern),

$\hspace{1.5cm}$ „$-$” (Verkleinern)

$\hspace{1.5cm}$ „$\rm o$” (Zurücksetzen)

$\hspace{1.5cm}$ „$\leftarrow$” (Verschieben nach links), usw.

    (E)     Auswahl des Abszissenwertes  $x_1$  für die linke Numerikausgabe

    (F)     Numerikausgabe der Besselfunktionswerte  ${\rm J}_n(x_1)$

    (G)     Auswahl des Abszissenwertes  $x_2$  für die rechte Numerikausgabe

    (F)     Numerikausgabe der Besselfunktionswerte  ${\rm J}_n(x_2)$
