Aufgabe 2.6: Komplexe Fourierreihe

Aus LNTwww
Wechseln zu:Navigation, Suche

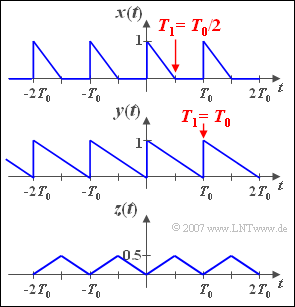

Verschiedene periodische Dreiecksignale

Wir betrachten das Signal  $x(t)$, das durch die beiden Parameter  $T_0$  und  $T_1$  festgelegt ist, wobei stets  $T_1 \leq T_0$  gelten soll.  Für die komplexen Fourierkoeffizienten

$$D_n=\frac{1}{T_0} \cdot \int_0^{T_0}x(t)\cdot\rm e^{-\rm j\it n\omega_0t}\,{\rm d} \it t$$

dieses Signals erhält man nach mathematischen Umformungen:

$$D_n=\frac{T_0/T_1} {(2\pi n)^2} \cdot \big(1-{\rm e}^{-{\rm j} 2\pi nT_1/T_0}\big)-\frac{\rm j}{2\pi n}.$$
  • Der in den Teilaufgaben  (1)  und  (3)  behandelte Parametersatz  $($mit $T_1 = T_0/2)$  ist als das Signal  $x(t)$  dargestellt.
  • Für  $T_1 = T_0$  ⇒   Teilaufgabe  (2)  ergibt sich die Funktion  $y(t)$.
  • In der Teilaufgabe  (4)  wird das Signal  $z(t)$  betrachtet. Dessen Fourierkoeffizienten lauten:
$$A_0=1/4,\hspace{1cm} A_n=\left\{ \begin{array}{cl} {\frac{\displaystyle-2}{\displaystyle(\pi n)^2}} & {\rm f\ddot{u}r\; geradzahliges\; \it n \rm ,} \\ 0 & {\rm f\ddot{u}r\; ungeradzahliges\; \it n,} \end{array}\right. $$
$$B_n=0\; \;\; \rm{ f\ddot{u}r\; alle\; \it n.}$$




Hinweis:




Fragebogen

1

Berechnen Sie den Koeffizienten  $D_0$  und zeigen Sie, dass dieser stets reell ist.  Welcher Wert ergibt sich für  $T_1 = T_0/2$, also für das Signal  $x(t)$?

$D_0^{(x)}\ = \ $

2

Berechnen Sie für den Sonderfall  $T_1 = T_0$  entsprechend dem Signal  $y(t)$  die komplexen Fourierkoeffizienten  $D_n^{(y)}$  für  $n \neq 0$.
Wie lauten die Koeffizienten  $A_n^{(y)}$  und  $B_n^{(y)}$,  insbesondere für  $n = 1$?

$A_1^{(y)}\ = \ $

$B_1^{(y)}\ = \ $

3

Berechnen Sie nun für das Signal  $x(t)$  mit  $T_1 = T_0/2$  die Koeffizienten  $A_n^{(x)}$  und  $B_n^{(x)}$  für  $n \neq 0$.  Welche Werte ergeben sich für  $A_1^{(x)}$  und  $B_1^{(x)}$?

$A_1^{(x)}\ = \ $

$B_1^{(x)}\ = \ $

4

Welche der folgenden Aussagen treffen bezüglich  $x(t)$,  $y(t)$  und  $z(t)$  zu?

Es gilt  $x(t) = y(t) + z(t)$.
Es gilt  $x(t) = y(t) - z(t)$.
Die Cosinuskoeffizienten  $A_n$  von  $x(t)$  und  $z(t)$  sind identisch.
Die Cosinuskoeffizienten  $A_n$  von  $x(t)$  und  $z(t)$  sind betragsgleich.
Die Sinuskoeffizienten  $B_n$  von  $y(t)$  und  $z(t)$  sind identisch.


Musterlösung

(1)  Mit dem Eulerschen Satz ist der komplexe Fourierkoeffizient  $D_n$  wie folgt darstellbar:

$${\rm Re} [D_n] =\frac{T_0/T_1}{(2\pi n)^2}\cdot(1-\cos(2\pi nT_1/T_0)),$$
$${\rm Im}[D_n] =\frac{T_0/T_1}{(2\pi n)^2} \cdot \sin(2\pi nT_1/T_0)-\frac{1}{2\pi n}.$$
  • Mit der für kleine  $\alpha$-Werte gültigen Näherung  $\text{sin}(\alpha ) \approx \alpha$  erhält man für den Imaginärteil:
$${\rm Im}[D_n] =\frac{T_0/T_1}{(2\pi n)^2}\cdot(2\pi nT_1/T_0)-\frac{1}{2\pi n}=0.$$
  • Für den Realteil erhält man mit  $\text{cos}(\alpha) \approx 1 – \alpha^{2}/2$:
$${\rm Re}[D_n] =\frac{T_0/T_1}{(2\pi n)^2}\frac{(2\pi nT_1/T_0)^2}{2}=\frac{T_1/T_0}{2}.$$
  • Für  $T_1 = T_0/2$  folgt daraus der Gleichsignalkoeffizient  $D_0^{(x)} \hspace{0.1cm}\underline{= 0.25}$.
  • Mit  $T_1 = T_0$  ergibt sich  $D_0^{(y)} = 0.5$.
  • Ein Vergleich mit den Signalen  $x(t)$  und  $y(t)$  auf der Angabenseite zeigen die Richtigkeit dieser Ergebnisse.


(2)  Es wird nun  $n \neq 0$  vorausgesetzt.  Mit  $T_1 = T_0$  erhält man für den Realteil wegen  $\text{cos}(2\pi n) = 1$:

$${\rm Re}[D_n^{(y)}] =\frac{1}{(2\pi n)^2}\cdot(1-\cos(2\pi n))=0.$$
  • Der Imagnärteil lautet:
$${\rm Im}[D_n^{(y)}] =\frac{1}{(2\pi n)^2}\cdot(\sin(2\pi n))-\frac{1}{2\pi n}.$$
  • Wegen  $\text{sin}(2\pi n) = 0$  folgt daraus   ${\rm Im}[D_n] =-{1}/({2\pi n}).$ Somit ist
$$D_n^{(y)}=\frac{-\rm j}{2\pi n}={1}/{2} \cdot (A_n- {\rm j} \cdot B_n).$$
  • Der Koeffizientenvergleich liefert  $A_n^{(y)} = 0$  und  $B_n^{(y)} = 1/(\pi n)$. Insbesondere sind  $A_1^{(y)} \hspace{0.1cm}\underline{= 0}$  und  $B_1^{(y)}\hspace{0.1cm}\underline{ \approx 0.318}$.
  • Wie zu erwarten war, gilt stets $B_{-n}^{(y)} = -B_n^{(y)}$.


(3)  Aus der in der Teilaufgabe  (1)  berechneten allgemeinen Gleichung folgt mit  $T_1/T_0 = 1/2$:

$$D_n^{(x)}=\frac{2}{(2\pi n)^2}(1-\cos(\pi n))+{\rm j}\cdot \left[\frac{2\sin(\pi n)}{(2\pi n)^2}-\frac{1}{(2\pi n)}\right].$$
  • Daraus erhält man die Cosinuskoeffizienten
$$A_n^{(x)}={2}\cdot{\rm Re}[D_n] =\left\{ \begin{array}{cl} {\frac{\displaystyle 2}{\displaystyle(\pi n)^2}} & {\rm f\ddot{u}r\; ungeradzahliges\; \it n ,} \\ 0 & {\rm f\ddot{u}r\; geradzahliges\;\it n.} \end{array}\right. $$
  • Die Sinuskoeffizienten lauten:
$$B_n^{(x)}=-2\cdot{\rm Im}[D_n] =\frac{1}{\pi n}.$$
  • Hierbei ist berücksichtigt, dass für alle ganzzahligen Werte von  $n$  die Funktion  $\text{sin}(n\pi ) = 0$  ist.  Die jeweils ersten reellen Koeffizienten lauten:
$$A_1^{(x)} = 2/\pi^{2} \hspace{0.1cm}\underline{\approx 0.203},$$
$$B_1 = 1/\pi \hspace{0.1cm}\underline{\approx 0.318}.$$


(4)  Richtig sind die Lösungsvorschläge 2, 4 und 5:

  • Das Signal  $x(t)$  ist gleich der Differenz zwischen  $y(t)$  und  $z(t)$. Da  $z(t)$  eine gerade und  $y(t)$  eine ungerade Funktion ist, werden die Cosinuskoeffizienten  $A_n$  allein durch die Koeffizienten des Signals  $z(t)$  bestimmt, allerdings mit negativen Vorzeichen.
  • Die Sinuskoeffizienten $B_n$ stimmen vollständig mit denen von  $y(t)$  überein.
  • Der Gleichsignalanteil von  $x(t)$  ergibt sich aus der Differenz der beiden Gleichanteile von  $y(t)$  und  $z(t)$:
$$A_0 = 0.5 - 0.25 = 0.25.$$
